DesignShop v10 Single Line Input: bordi satin puliti, quadrati chiusi automaticamente con Shift+Enter e angoli che non si “ammassano”

Se ti mai capitato di vedere un bordo semplice trasformarsi in un disastro di angoli grumosi in macchina, conosci gi la verit: un ricamo pulito non dipende solo dallago; inizia dalla digitalizzazione.

Gli strumenti Single Line Input di Melco DesignShop v10 sono pensati per un compito molto specifico: creare elementi lineari che mantengono una larghezza uniforme da A a B. Se usati correttamente, producono punti satin rapidi e prevedibili. Se usati male, diventano una fonte continua di problemi.

Questa guida pensata come un promemoria operativo: collega ci che fai con il mouse alla realt fisica di filo e tessuto.

Niente panico: lo strumento Single Line Input di DesignShop v10 semplice (finch non gli chiedi di fare lettering)

Single Line Input uno strumento da ingegneria, non un pennello artistico. Funziona al meglio con una logica chiara: Percorso lineare + larghezza uniforme = satin pulito.

Nel video, il relatore lo usa per colonne e bordi quadrati con grande facilit. Questo funziona perch la geometria rigida. La frustrazione arriva quando si forza uno strumento rigido su forme fluide, soprattutto nel lettering complesso. Lo strumento genera naturalmente estremit perpendicolari (90) rispetto alla linea. Un lettering di qualit, invece, richiede angoli dinamici che seguono curve e terminali.

Regola doro di utilizzo:

• ZONA VERDE (Usalo): bordi e cornici a larghezza costante, patch, forme geometriche, strutture semplici a colonna (stile sans-serif).
• ZONA ROSSA (Evitalo): lettering complesso (soprattutto curve tipo S), forme organiche con larghezza variabile, o design che richiedono angoli di turning artistici.

La preparazione nascosta che i professionisti fanno per prima: apri Columns.bmp e mantieni il satin in un range gestibile

Il video parte con un passaggio di setup che distingue chi produce davvero da chi improvvisa: scalare pensando alla fisica.

Cosa fa il relatore

1. Apre limmagine: carica Columns.bmp dalla cartella di grafica di sistema.
2. Riduce la scala: rimpicciolisce limmagine prima di piazzare anche solo un punto.

Il perch (nota operativa)

Perch scalare subito? Perch lo spazio digitale infinito, ma il filo ha massa e volume. Se digitalizzi una colonna che sembra ok a schermo ma in realt troppo larga, rischi asole/loop (facili da impigliare) o la necessit di spezzare il satin. Se troppo stretta, aumentano i rischi di rotture e instabilit.

Dato del video (riferimento pratico):

• Nel video viene impostata una larghezza satin di 30 pt.

Checklist di preparazione (prima del primo punto)

• Controllo software: sei in Melco DesignShop v10 e vedi lo strumento Single Line Input.
• Controllo asset: apri Columns.bmp (o la tua grafica).
• Scelta flusso: decidi se userai Center (linee a spina) oppure Left/Right (tracciamento di un bordo visibile).
• Controllo stabilizzazione: prepara lo stabilizzatore coerente con il supporto e la densit del satin (in produzione, molti problemi di file sono in realt problemi di stabilit del tessuto durante lintelaiatura).

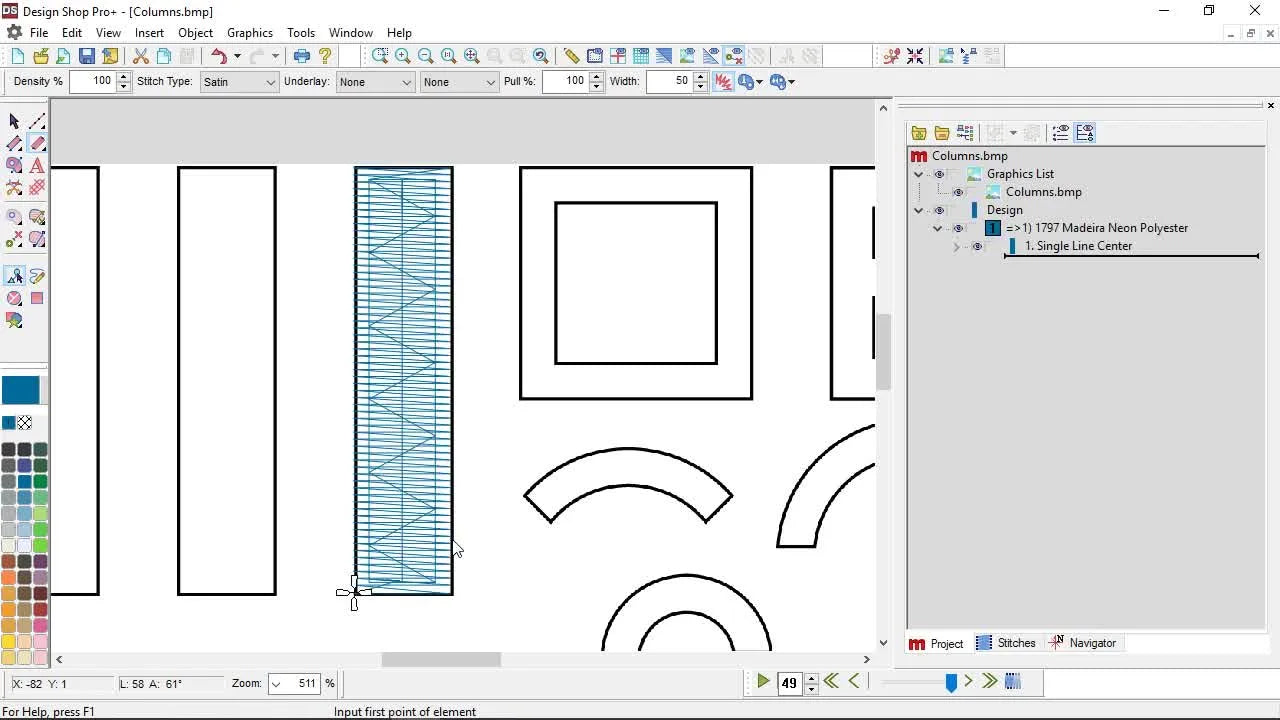

Single Line Center in DesignShop v10: il modo pi rapido per costruire una colonna satin uniforme

Single Line Center il metodo scheletro: disegni lasse centrale e il software costruisce la larghezza in modo simmetrico.

Passo-passo (come mostrato)

1. Seleziona Single Line Center.
2. Clic sinistro in alto al centro della colonna (punto di ancoraggio).
3. Clic sinistro in basso al centro.
4. Premi Enter.
5. Ora definisci la larghezza: clicca un lato della colonna e poi laltro lato.

Checkpoint atteso

Vedrai una colonna satin generata (blu) con la linea centrale che funge da asse.

La sfumatura che fa risparmiare tempo

Al software interessa solo la distanza tra i due clic di larghezza. Non obbligatorio cliccare esattamente sul contorno della grafica.

• Suggerimento operativo: se ti serve una misura precisa, non andare a occhio: imposta la larghezza in Properties per avere controllo numerico.

Single Line Left vs Right: traccia i bordi senza indovinare il centro (e correggi il lato dopo)

Quando devi chiudere una forma (ad esempio un bordo patch), indovinare il centro inefficiente. Usa Single Line Left o Single Line Right per seguire un bordo reale.

Digitalizzare il bordo quadrato (come mostrato)

1. Seleziona Single Line Left.
2. Traccia il bordo esterno del quadrato nero.
3. Clicca un punto su ogni angolo.
4. Premi Enter.
5. Definisci la larghezza cliccando in modo perpendicolare allo spessore della linea.

Cosa osservare mentre digitalizzi

Guarda la piccola freccia direzionale: indica su quale lato del tracciato verr generato il satin.

• Ancora visiva: su un bordo patch, spesso vuoi che il satin stia principalmente sul materiale della patch e avvolga leggermente il bordo.

Se hai scelto il lato sbagliato: non rifare loggetto

Il satin finito allinterno invece che allesterno? Non cancellare. Clic destro sulloggetto Properties cambia da Left a Right.

Nota da produzione: In laboratorio, ridigitalizzare richiede minuti; cambiare una propriet richiede secondi. Ma il vero ladro di tempo spesso non il software: lintelaiatura. Se il capo entra storto nel telaio, anche un bordo perfetto sembrer storto. Qui gli strumenti fisici fanno la differenza: una stazione di intelaiatura per ricamo a macchina aiuta a inserire il tessuto in modo dritto e ripetibile, riducendo la variabile errore umano prima di avviare la macchina.

Il trucco Shift+Enter per la chiusura automatica: stop a fessure negli angoli e fusione brutta sulle forme chiuse

Le forme chiuse (quadrati, cerchi, triangoli) falliscono quando il punto finale non coincide matematicamente con il punto iniziale.

Il sintomo:

• Visivo: una micro-fessura dove si vede il tessuto tra inizio e fine.
• Tattile: un bozzo duro dove i punti si sono sovrapposti due volte perch la chiusura manuale non era precisa.

La correzione (come mostrato)

1. Posiziona i punti lungo il perimetro.
2. Non cliccare lultimo punto tornando sul primo.
3. Tieni premuto Shift e premi Enter.
4. Inserisci la larghezza.

Risultato atteso

Il software forza la chiusura: coordinate di inizio e fine diventano identiche. Cos elimini alla radice il problema gap vs sovrapposizione.

Object Properties in DesignShop v10: cambia larghezza, passa Center/Left/Right e imposta offset personalizzati

Le Properties sono il punto in cui passi dallo schizzo allingegnerizzazione.

Cosa fa il relatore

• Clic destro sulloggetto Properties.
• Scheda Single Line: cambia modalit (Center/Left/Right/Custom).

Impostare una larghezza esatta (esempio video)

Nel video viene impostata la larghezza satin a 30 pt.

• Uso pratico: quando devi ripetere bordi identici su pi elementi, impostare un valore numerico evita variazioni invisibili a schermo ma evidenti sul capo.

Offset personalizzato (esempio video)

In modalit Custom puoi creare un offset, ad esempio 75% / 25%.

• Perch farlo? Su un bordo patch, potresti voler avere pi copertura dentro e una parte che avvolge il bordo per sigillare.

Collegamento con lintelaiatura: Puoi impostare un perfetto 75/25, ma se il tessuto si deforma durante lintelaiatura, quel rapporto si altera. Segni del telaio e distorsioni sono spesso segnali di tensione errata. Se fai fatica a tenere il tessuto stabile senza tirarlo (e quindi deformare i bordi satin), passare a un telaio magnetico da ricamo pu aiutare perch la presa pi uniforme e riduce il tiro alla fune tipico dei telai a vite.

La realt della lettera S: perch le estremit Single Line risultano sbagliate sulle curve

Nel video viene mostrato perch questo strumento poco adatto alla lettera S.

Il limite (come si vede)

Single Line Input forza estremit perpendicolari (90) rispetto al percorso.

• Risultato: le estremit della S appaiono tagliate o piatte, invece di seguire unangolazione pi naturale.

Conclusione pratica

Non combattere il software. Se il cliente vuole lettere a blocco, Single Line pu funzionare. Se vuole un font con curve e terminali complessi, usa lo strumento dedicato Lettering Tool o la digitalizzazione manuale a colonna. Il tempo speso a correggere le estremit annulla il margine.

La mossa Enter due volte: accetta la larghezza predefinita e continua a digitalizzare

In produzione la velocit conta.

• Azione: premi Enter due volte rapidamente dopo aver posizionato i punti.
• Risultato: il software salta la fase clicca per definire la larghezza e applica lultima larghezza usata (o quella predefinita nelle propriet).
  utile quando devi digitalizzare molte linee separate ma identiche (ad esempio raggi o elementi ripetuti).

Checklist prima della modalit rapida

• Controllo coerenza: verifica in Properties che la larghezza predefinita/ultima usata sia quella corretta (nel video: 30 pt).
• Controllo modalit: assicurati di essere in Center/Left/Right corretti.
• Controllo zoom: ingrandisci abbastanza da posizionare i punti con precisione (molti angoli brutti nascono da un punto piazzato leggermente fuori asse).

Angoli satin acuti che si ammassano: usa Cap o Miter (Style 1 vs Style 2) prima di sprecare una prova

Questa la sezione pi critica per qualit e affidabilit. Gli angoli molto acuti possono creare accumulo di punti (stitch stacking), con densit eccessiva nel vertice.

Rischi tipici:

• rotture filo;
• grovigli sotto placca (birdnesting);
• cucitura irregolare nel punto di svolta.

La correzione (come mostrato)

Vai in Properties > Corners.

1. Cap: appiattisce la curva/virata.
2. Miter (Style 1 / Style 2): crea una giunzione in angolo per cambiare direzione in modo pi pulito.

Cosa dovresti vedere

Lanteprima passa da un grumo denso nel vertice a un angolo strutturato e leggibile.

Perch conta anche fuori dallo schermo

Se lo ignori, gli angoli diventano punti critici: pi scarti, pi fermi macchina, pi tempo perso.

Avvertenza: durante le prime prove su angoli satin molto acuti, lavora con prudenza e riduci la velocit macchina per testare i parametri. Nel video non vengono indicati valori SPM specifici: usa le procedure di sicurezza del tuo laboratorio.

Un albero decisionale pratico: scelta per digitalizzare un bordo (Single Line Center vs Left/Right vs non usare Single Line)

Basta andare a tentativi: usa questo flusso logico per scegliere lo strumento.

1. Lelemento ha la stessa larghezza lungo tutto il percorso?
   • NO (varia da spesso a sottile) STOP. Non usare Single Line. Usa un input colonna standard.
   • S vai al punto 2.
2. Hai un bordo visibile da tracciare (es. un quadrato su un JPG)?
   • S usa Single Line Left o Single Line Right.
   • NO (solo una linea concettuale) vai al punto 3.
3. Il riferimento migliore una spina centrale?
   • S usa Single Line Center.
4. Le estremit devono essere perpendicolari (squadre) o stilizzate?
   • SQUADRE Single Line adatto.
   • STILIZZATE/ANGOLATE STOP. Usa digitalizzazione manuale o strumenti di lettering.

Risoluzione problemi dello strumento Single Line Input in DesignShop v10: sintomi cause soluzioni

Il percorso di upgrade che aiuta davvero: da file pi puliti a ricami pi rapidi e costanti

La digitalizzazione solo met del lavoro. Puoi creare un file perfetto in DesignShop v10larghezza impostata (nel video: 30 pt), angoli gestiti, chiusure senza gape ottenere comunque un risultato mediocre se lesecuzione fisica non stabile.

Ecco una gerarchia pratica della qualit in produzione:

1. Livello 1: il file (software). Padroneggia Single Line come sopra: chiusura con Shift+Enter, scelta Left/Right, gestione Corners.
2. Livello 2: la stabilit (hardware/processo). Se il file corretto ma i contorni non tornano, spesso movimento del tessuto. Passare a telai magnetici da ricamo pu ridurre segni del telaio e distorsioni, aiutando il bordo a cadere dove lo hai digitalizzato.
3. Livello 3: la capacit (macchinari). Se fai volumi alti, lintelaiatura e i cambi filo diventano il collo di bottiglia. In questi casi molti laboratori valutano macchine da ricamo multiago o piattaforme simili per aumentare la continuit di produzione.

Se lavori specificamente su attrezzature Melco, potresti trovare confronti tra telaio magnetico da ricamo mighty hoop per melco e telai standard. Il principio resta lo stesso: una presa magnetica pi forte e uniforme riduce le variabili che il software non pu controllare.

Suggerimento finale: quando cerchi accessori, termini come telai da ricamo per melco e telai da ricamo melco vengono spesso usati come sinonimi. Verifica sempre modello macchina e misure compatibili prima dellacquisto.

Avvertenza: sicurezza magneti. I telai magnetici sono molto potenti: possono pizzicare le dita in modo serio e vanno tenuti lontani da pacemaker ed elettronica sensibile. Conservali con i separatori forniti per evitare che si schiantino insieme.

Checklist operativa (ultimo passaggio non sprecare una prova)

• Audit propriet: verifica larghezza (nel video: 30 pt) e lato (Left/Right/Center).
• Controllo chiusura: su forme chiuse, usa Shift+Enter per evitare gap/sovrapposizioni.
• Sicurezza angoli: per angoli acuti, abilita Miter o Cap in Corners.
• Controllo percorso: se il satin cade dal lato sbagliato, correggi in Properties invece di ridigitalizzare.
• Controllo telaio: assicurati che il telaio selezionato nel software corrisponda al telaio fisico montato in macchina.

FAQ

• Q: In Melco DesignShop v10 Single Line Input, come posso correggere una fessura nellangolo di un bordo satin su un quadrato chiuso senza ridigitalizzare tutto loggetto?
  A: Usa la chiusura automatica, cos il punto iniziale e quello finale coincidono perfettamente.
  • Posiziona i punti lungo il perimetro e fermati prima di cliccare di nuovo sul primo punto.
  • Tieni premuto Shift e premi Enter per forzare una chiusura reale, poi definisci la larghezza.
  • Verifica di successo: lanteprima mostra un bordo completamente chiuso, senza fessure visibili nel punto di giunzione e senza bozzo da sovrapposizione.
  • Se non funziona ancora: apri Object Properties e verifica che loggetto sia effettivamente una forma chiusa e che la larghezza non stia mascherando un disallineamento.
• Q: In Melco DesignShop v10 Single Line Input, quale larghezza satin aiuta a evitare problemi quando digitalizzo bordi?
  A: Nel video viene mostrato un valore di riferimento: 30 pt.
  • Imposta una larghezza numerica in Properties (come nel video) invece di definirla sempre a clic.
  • Verifica di successo: la colonna satin risulta uniforme e stabile, senza aree filamentose o eccessivamente compatte.
  • Se non funziona ancora: ricontrolla la scala reale del disegno (non solo lo zoom a schermo) e assicurati che la larghezza ultima usata non sia stata ereditata da un oggetto precedente.
• Q: In Melco DesignShop v10 Single Line Left/Right, come posso correggere un bordo satin che viene cucito dal lato sbagliato rispetto a un quadrato tracciato?
  A: Inverti il lato delloggetto in Properties invece di cancellare e ritracciare.
  • Durante linput, osserva la piccola freccia direzionale per capire su quale lato verr generato il satin.
  • Clic destro sulloggetto Properties passa da Left a Right (o viceversa).
  • Verifica di successo: lanteprima del satin si sposta sul lato desiderato.
  • Se non funziona ancora: conferma che loggetto sia in modalit Single Line Left/Right (non Center) e che il percorso tracciato corrisponda al bordo che intendi seguire.
• Q: In Melco DesignShop v10 Single Line Input, come posso prevenire lammassamento dei punti negli angoli satin molto acuti prima di fare una prova?
  A: Abilita uno stile angolo che gestisca la svolta: usa Miter (Style 1/Style 2) o Cap in Properties.
  • Apri Properties > Corners e passa a Miter (oppure Cap per una svolta pi piatta).
  • Ricontrolla gli angoli acuti prima di cucire.
  • Verifica di successo: lanteprima dellangolo cambia da un grumo denso a una svolta strutturata.
  • Se non funziona ancora: rivedi la geometria dellangolo e prova impostazioni Corner diverse (Miter Style 1 vs Style 2) come mostrato nel video.
• Q: In Melco DesignShop v10 Single Line Input, perch la lettera S risulta tagliata o spenta, e quale strumento dovrei usare al suo posto?
  A: Perch Single Line Input forza estremit perpendicolari (90), quindi sulle curve le estremit appaiono piatte; usa invece il Lettering Tool o la digitalizzazione manuale a colonna.
  • Considera Single Line Input come strumento per bordi/colonne a larghezza costante, non per font serif/script.
  • Passa al Lettering Tool per font che richiedono angoli fluidi, oppure digitalizza manualmente per controllo totale.
  • Verifica di successo: le estremit della S non appaiono pi tagliate e il flusso dei punti segue la curva.
  • Se non funziona ancora: semplifica a lettering a blocco, dove estremit pi squadrate sono accettabili.
• Q: In Melco DesignShop v10 Single Line Input, come posso velocizzare la digitalizzazione quando molte linee identiche devono avere la stessa larghezza satin?
  A: Premi Enter due volte dopo aver posizionato i punti per accettare la larghezza predefinita/ultima usata e proseguire.
  • Prima imposta la larghezza corretta in Properties (nel video: 30 pt).
  • Conferma la modalit corretta (Center/Left/Right) prima di lavorare in serie.
  • Verifica di successo: ogni nuova linea genera automaticamente la stessa larghezza senza fermarti a cliccare i punti di larghezza.
  • Se non funziona ancora: interrompi la modalit rapida, apri Properties e verifica che la larghezza non sia rimasta bloccata su un valore errato da un oggetto precedente.
• Q: Quando bordi satin digitalizzati correttamente in Melco DesignShop v10 continuano a derivare durante la cucitura, quando ha senso considerare telai magnetici o un upgrade di produzione?
  A: Usa un approccio a livelli: prima correggi il file, poi stabilizza lintelaiatura, poi valuta la capacit produttiva.
  • Livello 1 (Software): verifica larghezza (nel video: 30 pt), chiusura (Shift+Enter) e angoli (Miter/Cap) per eliminare gap/grumi dovuti alla digitalizzazione.
  • Livello 2 (Hardware/Processo): se i contorni non cadono correttamente, trattalo come movimento del tessutomigliora stabilizzatore e valuta telai magnetici/telai magnetici da ricamo per ridurre distorsione e segni del telaio.
  • Livello 3 (Capacit): se intelaiatura e cambi filo sono il collo di bottiglia su volumi alti, valuta una macchina da ricamo multiago per aumentare la continuit e la ripetibilit.
  • Verifica di successo: i bordi cuciono dove lanteprima prevede, con meno re-intelaiature e meno scarti.
  • Se non funziona ancora: controlla la corrispondenza tra telaio impostato nel software e telaio fisico e rivedi la stabilizzazione in base al tessuto.
