Padroneggiare la Brother PE535: guida operativa al trasferimento USB e al posizionamento di precisione

Se ti mai capitato di fissare lo schermo della Brother PE535, sentire salire lansia e pensare: "Perch la macchina non vede la chiavetta USB?"non sei lunico. Nel ricamo a macchina 20% creativit e 80% disciplina di processo. La buona notizia che lerrore USB raramente un guasto serio: di solito un problema di contatto o di lettura (formato/struttura file) tra PC e macchina.

Detto questo, il flusso mostrato nel video tocca un punto ancora pi critico del semplice trasferimento dati: flottare il tessuto usando magneti sciolti.

Da formatore nel ricamo, vedo questa scorciatoia creare pi danni (e spaventi) di quanto ci si aspetti. Pu funzionare se eseguita con precisione e controlli rigorosi, ma pu diventare rischiosa se non si capisce come si muove il telaio e quanto poco margine ci sia vicino allarea ago.

In questa guida ricostruiamo il processo da zerosalvataggio in PE-DESIGN 10, trasferimento, avvio ricamoaggiungendo salvaguardie operative, controlli sensoriali e una logica da produzione che rende il lavoro pi ripetibile.

Niente panico: capire USB media is not loaded

Quando la PE535 mostra USB media is not loaded, sembra quasi unaccusa. Non lo . Nel video lerrore compare subito: non significa che il file sia corrotto o che la macchina sia rotta. In genere indica che il contatto fisico non stabile, oppure che la macchina sta faticando a leggere la chiavetta.

La soluzione (la tecnica del riallineamento): Tratta la porta USB come una serratura: inserisci la chiavetta con delicatezza. Se la macchina non la rileva, non forzare. Come si vede nel video, un leggero riallineamento/wiggle spesso fa sedere correttamente i contatti.

• Ancoraggio sensoriale: cerca una sensazione tattile di inserimento a fine corsa. La risposta a schermo (passaggio dallerrore alla vista cartelle) su una chiavetta pulita di solito arriva in pochi secondi.

Preparazione da professionista: igiene file in PE-DESIGN 10

Il video mostra un salvataggio lineare con PE-DESIGN 10 (ed anche ci che chiedono nei commenti: il programma proprio PE-DESIGN 10). Questa la fase di prep in cui spesso si creano i problemi che poi sembrano colpa della macchina.

Protocollo di salvataggio pulito:

1. File > Save As: non affidarti a Export se non necessario; usa il salvataggio nativo.
2. Nome file: nel video usa BAD. una buona abitudine: nomi corti (idealmente sotto 8 caratteri), alfanumerici, senza simboli speciali.
3. Formato: salva come .PES (Ver 10.0) ( quello mostrato nel video).
4. Destinazione: salva direttamente sulla chiavetta USB (nel video lunit D:).

Checklist di preparazione (prima di staccarti dal PC)

• Controllo dimensioni: verifica che il disegno rientri nel campo 4x4". Nel video si vede 1.34" x 0.89" in fase di salvataggio.
• Ordine sulla chiavetta: se la macchina impiega molto a mostrare lelenco, riduci i file presenti (nel video viene citata unattesa di circa 20 secondi con molti file).
• Visibilit del file: se non lo trovi subito sul display, controlla in quale cartella lo hai salvato e come organizzata la chiavetta (nel video lui naviga tra cartelle per raggiungere il file).

Il trasferimento: navigare linterfaccia della PE535

Qui la pazienza fa la differenza.

1. Inserisci la USB: nel video la chiavetta verde entra nella porta laterale.
2. Tocca licona USB: il comando che dice alla macchina di leggere il supporto esterno.
3. Attendi il caricamento: nel video si parla di circa 20 secondi.
   • Perch succede? Se la chiavetta contiene molti file, la macchina pu metterci pi tempo a mostrare lelenco.
   • Soluzione pratica: usa una chiavetta dedicata al trasferimento con pochi file (solo quelli necessari per il lavoro del giorno).

Posizionamento di precisione: oltre il centro-centro

Una volta caricato il file, lutente lo seleziona e preme Set. Il disegno parte centrato, ma lui lo sposta subito nellangolo in basso a destra dellarea telaio.

Questo un passaggio chiave: la macchina non sa dove vuoi ricamare sul pezzo. Sei tu che devi impostare lallineamento a schermo in funzione di dove hai posizionato il tessuto rispetto al telaio da ricamo.

Le quote: Sul display si vede la dimensione del disegno (29.0 mm x 22.6 mm). Quando sposti il disegno, stai cambiando la sua relazione con i limiti fisici del telaio.

Controllo sensoriale: mentre sposti il disegno con le frecce, ascolta i motori. Un movimento regolare un buon segno; se percepisci movimenti a fine corsa o irregolari, fermati e verifica di non essere arrivato al limite dellarea utile.

Protocollo Trace/Check: la tua polizza assicurativa

lo step di sicurezza pi importante dellintero video. Lutente entra nel menu di controllo e preme il pulsante di verifica (icona tipo quadrato con frecce) per far muovere il telaio e disegnare fisicamente il perimetro dellarea di ricamo.

Perch imprescindibile? Lui lo dice chiaramente: Make sure it doesn't hit anything. Si riferisce ai magneti sciolti usati per tenere fermo il tessuto.

Avvertenza: rischio di urto e rottura ago
Quando usi magneti sciolti o qualsiasi elemento sopra il telaio, NON saltare mai il Trace/Check. Se il piedino/area ago urta un magnete durante i movimenti, puoi rompere lago. Prima di avviare, verifica sempre che il percorso sia libero.

Ricamo: suono, tempi e osservazione

Nel video si passa al ricamo:

1. Abbassa il piedino: la macchina non parte se non abbassato.
2. Pulsante verde Start/Stop: avvio del ciclo.
3. Osserva i dati: nel video si vedono 1188 punti e un tempo stimato di ~3 minuti.

Mentre la PE535 ricama il monogramma rosso BAD, si notano i magneti grigi molto vicini alla zona di lavoro.

Indicatori sensoriali di successo (cosa ascoltare/controllare)

• Suono: punta a un ritmo regolare. Se senti un colpo secco o un rumore anomalo, ferma subito e controlla che nulla stia interferendo (magneti compresi).
• Stabilit: se il piano vibra molto, un segnale tipico di fissaggio non stabile quando si lavora in floating.
• Controllo visivo: durante i primi passaggi, verifica che i magneti non camminino verso larea ago a causa delle vibrazioni.

La controversia del floating: magneti sciolti vs soluzioni progettate

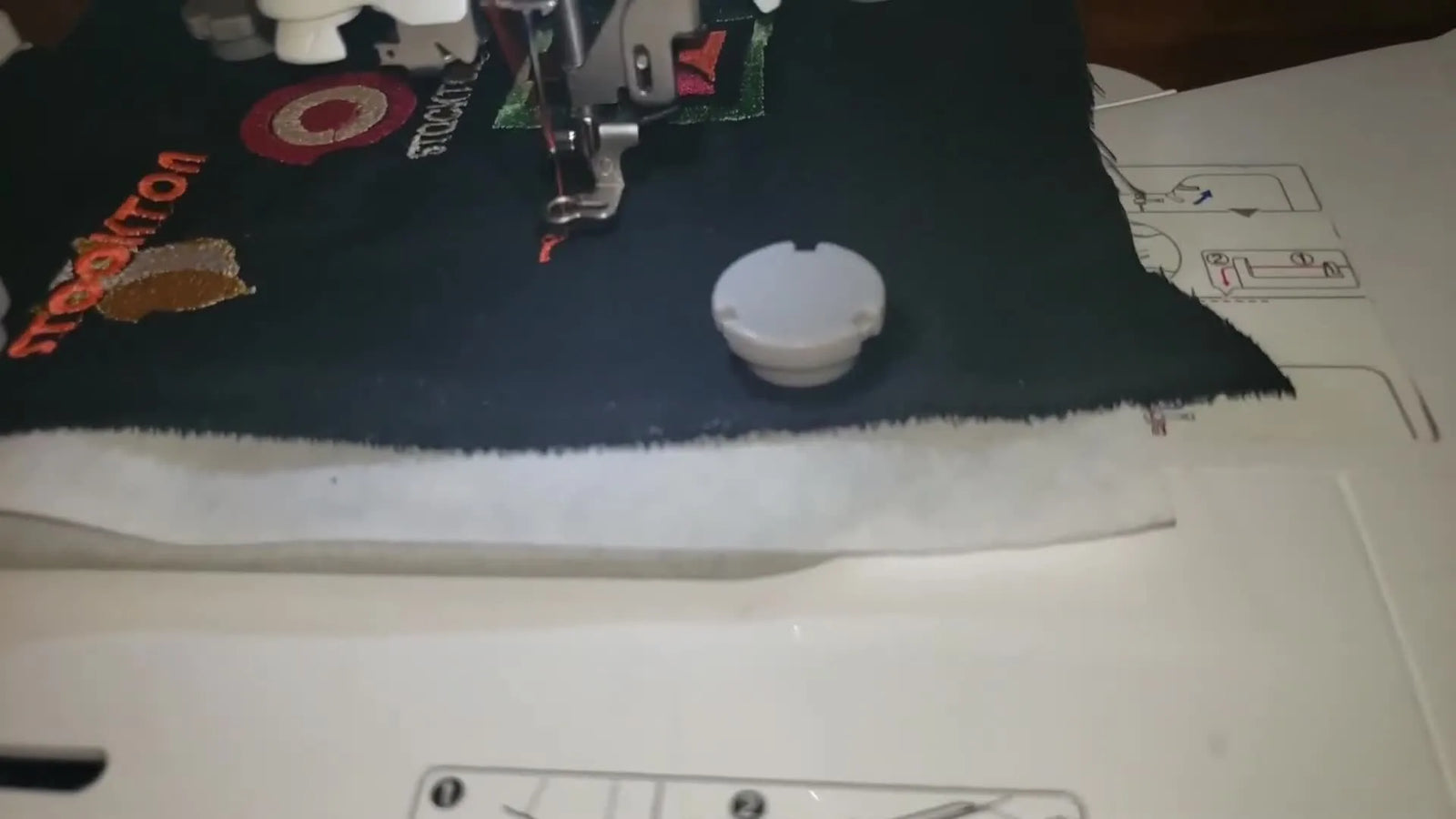

Il video mostra il floating: si mette in telaio solo lo stabilizzatore e si appoggia il tessuto sopra, bloccandolo con piccoli magneti.

Perch si fa?

• Per ridurre i segni del telaio su materiali delicati.
• Per lavorare su pezzi piccoli o difficili da mettere in telaio.
• Per velocizzare una prova o un campione.

Il rischio: I magneti sciolti sono poco prevedibili: con le vibrazioni possono spostarsi e finire nel percorso dellago. Inoltre, il tessuto pu slittare sotto i magneti e perdere lallineamento (registro), rovinando il risultato.

Percorso di upgrade da laboratorio: Se ti ritrovi spesso a combattere con magneti sciolti o con una tenuta non costante, un segnale che serve un attrezzaggio pi affidabile.

1. Livello 1 (Tecnica): aumenta lattenzione ai controlli: Trace/Check sempre, e posizionamento dei magneti lontano dal perimetro di movimento del ricamo (come regola operativa, prima controlli e poi avvii).
2. Livello 2 (Attrezzaggio): passa a telai magnetici da ricamo per brother. A differenza dei magneti appoggiati, sono telai progettati per serrare il perimetro in modo uniforme e ridurre il rischio di oggetti liberi nellarea di ricamo.
3. Livello 3 (Produzione): se stai flottando perch fai lotti ripetitivi, ricorda che il campo 4x4 un limite operativo: valuta una macchina da ricamo multiago quando la produttivit diventa la priorit.

Avvertenza: gestione dei magneti
I magneti possono pizzicare con forza se si avvicinano tra loro. Tienili lontani da dispositivi sensibili e gestiscili con attenzione durante prove e settaggi.

Risultati e controllo qualit

Il risultato finale nel video un monogramma rosso pulito su tessuto nero.

Controllo QC rapido (retro del ricamo): Osserva il retro: idealmente, nelle colonne di raso dovresti vedere una proporzione indicativa di circa 1/3 filo superiore (rosso) e 2/3 filo inferiore (bianco) al centro. Se vedi troppo rosso sul retro, la tensione superiore pu essere troppo morbida; se vedi bianco che sale sul davanti, la tensione superiore pu essere troppo alta.

Controlli di setup: lista pre-volo

Prima di premere Start sul prossimo lavoro, passa questa lista per evitare gli errori pi comuni.

Checklist di setup (per proteggere macchina e lavoro)

• Integrit ago: se sospetti urti o rumori anomali, sostituisci lago prima di ripartire.
• Filo inferiore: hai abbastanza filo in spolina per finire? (su PE535 non hai lavviso low bobbin tipico di macchine pi avanzate).
• Spazio libero: esegui Trace/Check. Il percorso libero da magneti/ostacoli?
• Percorso filo superiore: assicurati che il filo sia infilato correttamente e che la macchina sia pronta a cucire senza strappi o loop.

Logica di troubleshooting: quando qualcosa va storto

Non andare a tentativi: segui una gerarchia di intervento dal pi semplice al pi costoso.

Scelta materiali: decisione rapida sullo stabilizzatore

Nel video si vede uno stabilizzatore bianco con un tessuto nero. Nella pratica, la scelta dello stabilizzatore impatta direttamente la qualit.

Albero decisionale: cosa mettere sotto?

1. Il tessuto elastico? (maglia, T-shirt)
   • S: serve uno stabilizzatore pi strutturale per evitare deformazioni.
   • No (tessuti fermi tipo denim/canvas): uno stabilizzatore strappabile pu essere sufficiente.
2. Il materiale spesso o peloso? (spugna, pile)
   • S: valuta anche un topping idrosolubile sopra per evitare che i punti affondino.
   • No: backing standard.

Conclusione: disciplina prima delle scorciatoie

Il trucco dei magneti sciolti mostrato nel video una scorciatoia comune per prove rapide. Pu funzionare, ma resta un flusso fragile. Quando passi dalla prova alla produzione, servono ripetibilit e sicurezza.

Molti professionisti cercano sistemi come usare un telaio magnetico da ricamo proprio perch vogliono ridurre i rischi del floating con magneti sciolti. Che tu resti su PE535 o faccia un salto di categoria, la regola la stessa: rispetta il Trace/Check, mantieni ordine sulla USB e verifica il percorso prima di ogni singolo punto.

Checklist post-lavoro (spegnimento)

• Rimuovi la USB: evita di lasciarla inserita allo spegnimento.
• Libera il percorso filo: taglia il filo e gestiscilo senza strappi.
• Copri la macchina: la polvere un nemico reale nel tempo.

FAQ

• Q: Come risolvo il messaggio della Brother PE535 USB media is not loaded quando la chiavetta inserita?
  A: Di solito un problema di contatto USB o di lettura della chiavetta, non un guasto della Brother PE535.
  • Reinserisci la chiavetta con delicatezza e riallineala leggermente (wiggle) finch non va in sede.
  • Attendi qualche secondo perch lo schermo passi dal messaggio di errore alla vista delle cartelle USB.
  • Se continua a non comparire, prova una chiavetta dedicata con pochi file per ridurre i tempi di caricamento.
• Q: Quali impostazioni di salvataggio in PE-DESIGN 10 aiutano a evitare problemi di trasferimento USB sulla Brother PE535?
  A: Usa un salvataggio pulito da PE-DESIGN 10 con nome file corto e formato corretto.
  • Salva con File > Save As (evita di basarti su export se non serve).
  • Usa un nome breve e semplice (alfanumerico; senza simboli).
  • Salva come .PES (Ver 10.0).
  • Verifica di successo: il disegno visibile sulla schermata USB della Brother PE535 senza dover cercare a lungo.
• Q: Perch la Brother PE535 impiega circa 20 secondi a caricare lelenco dei disegni dalla USB e come posso velocizzare?
  A: La PE535 pu rallentare se sulla chiavetta ci sono molti file; riduci il contenuto della chiavetta.
  • Usa una chiavetta Transfer Stick dedicata con solo 23 disegni del giorno.
  • Rimuovi collezioni grandi prima di inserire la chiavetta nella Brother PE535.
  • Verifica di successo: dopo aver toccato licona USB, lelenco compare pi velocemente e in modo pi costante.
• Q: Come uso la funzione Trace/Check della Brother PE535 per evitare di colpire magneti o morsetti durante il floating?
  A: Esegui sempre Trace/Check prima di ricamare: il modo pi semplice per evitare urti con magneti sciolti.
  • Premi il pulsante Trace/Check (icona quadrato con frecce) e osserva il telaio mentre mappa il perimetro del disegno.
  • Conferma che non ci siano magneti/ostacoli nel percorso prima di premere Start.
  • Verifica di successo: il Trace/Check si completa senza contatti o colpi.
• Q: Quali sono i segnali di rischio rottura ago sulla Brother PE535 quando si lavora in floating con magneti sciolti?
  A: Fermati subito se senti un colpo secco o se un magnete si avvicinato al campo di ricamo.
  • Ascolta un ritmo regolare: qualsiasi impatto improvviso un motivo per stop immediato.
  • Ripeti Trace/Check dopo ogni regolazione, soprattutto se hai spostato magneti o riposizionato il disegno a schermo.
  • Sostituisci lago se sospetti che abbia urtato o si sia danneggiato.
  • Verifica di successo: il ricamo procede con suono costante e senza movimento dei magneti verso lago.
• Q: Come diagnostico la tensione filo sulla Brother PE535 usando il retro del ricamo (controllo QC)?
  A: Usa il rapporto tra filo superiore e filo inferiore sul retro come indicatore rapido.
  • Controlla le colonne di raso sul retro: mira a circa 1/3 colore del filo superiore e 2/3 filo inferiore al centro.
  • Se vedi troppo filo superiore sul retro, verifica linfilatura corretta del filo superiore.
  • Se vedi il filo inferiore che sale sul davanti, verifica linfilatura e valuta una correzione della tensione superiore.
  • Verifica di successo: retro bilanciato e davanti pieno, senza asole.
• Q: Cosa devo fare sulla Brother PE535 se il tessuto si sposta durante il floating e quando ha senso passare a un telaio magnetico?
  A: Se il tessuto si sposta in floating, prima intervieni con controllo e riposizionamento; se il problema si ripete, valuta un attrezzaggio pi stabile.
  • Livello 1 (Tecnica): ferma la macchina, riposiziona il tessuto e ripeti Trace/Check prima di ripartire.
  • Livello 2 (Attrezzaggio): passa a un telaio/sistema magnetico che serra il perimetro in modo uniforme per ridurre lo slittamento e i segni del telaio.
  • Livello 3 (Produzione): se il floating nasce da lavori ripetitivi e limiti di velocit, considera una macchina da ricamo multiago per produttivit e ripetibilit.
  • Verifica di successo: dopo i primi punti, lallineamento resta stabile (nessuna deriva di registro).
  • Se continua a fallire, ferma la Brother PE535, rimuovi il telaio, reimposta il posizionamento e ripeti Trace/Check prima di riavviare.
