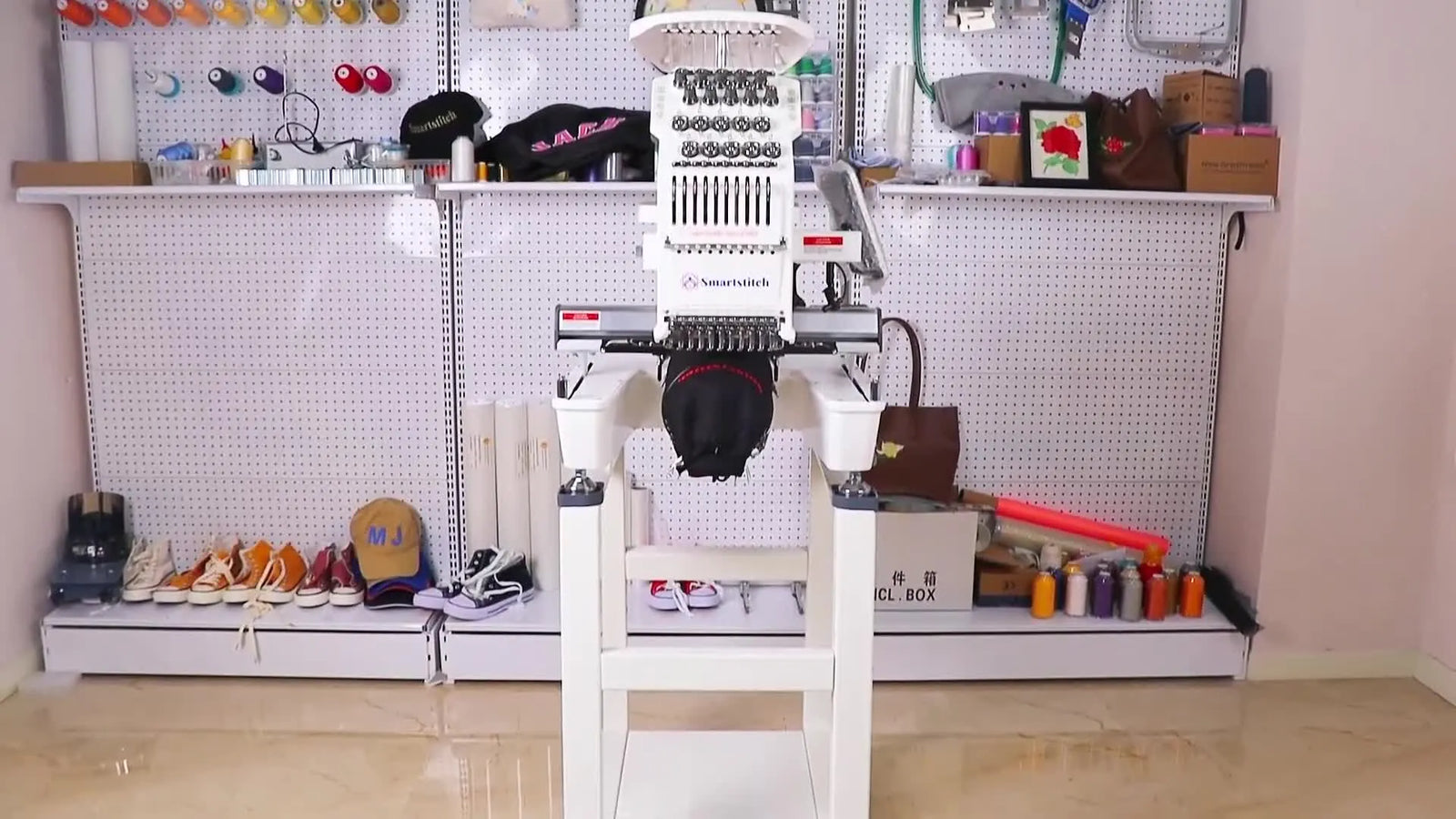

Assemblaggio del supporto Smartstitch senza vibrazioni: montalo in squadra, livellalo correttamente e bullona la macchina come un professionista

Un supporto stabile non solo arredo: la base della redditivit nel ricamo. Un supporto che vibra introduce micro-oscillazioni che si traducono direttamente in rotture di filo, deriva misteriosa del registro (quando i contorni non combaciano con i riempimenti) e rumore eccessivo.

Se stai assemblando un supporto Smartstitch per la prima volta, trattalo come un attrezzaggio meccanico, non come una mensola qualsiasi. Questa guida segue il flusso del video, ma aggiunge controlli pratici (quelli che in laboratorio fanno la differenza) e protocolli di sicurezza per far lavorare la macchina in modo stabile, senza che cammini sul pavimento.

Attrezzi, viti e rondelle: labitudine di 3 minuti che ti fa risparmiare 30 minuti dopo

Nei laboratori professionali si lavora con mise en place: ogni cosa al suo posto. Prima di toccare il telaio metallico, organizza tutta la minuteria. Cos eviti la situazione classica: tenere una traversa pesante con una mano e cercare una rondella con laltra.

Conteggio della minuteria:

• 16 viti piccole (per fissare i piedini)
• 8 viti umbrella / viti a testa bombata esagonale (per fissare il ripiano)
• 4 viti a testa svasata (per fissare i pad in plastica)
• 2 viti lunghe a testa svasata (per fissare la macchina al supporto)
• Rondelle: preparale subitoprima la rondella piccola, poi la rondella pi grande sulla vite.

Attrezzi necessari:

• Chiavi a brugola: 4 mm, 5 mm, 6 mm.
• Chiavi: misura 17 e misura 19.

Consumabili nascosti (consiglio da laboratorio):

• Vaschetta magnetica per minuteria: se non ce lhai, usa un contenitore piccolo con bordi alti. Far cadere una rondella sul pavimento del laboratorio il modo pi rapido per perdere tempo.
• Guanti da lavoro: i bordi del telaio possono essere taglienti; proteggi le mani.

Checklist di preparazione (verifica minuteria):

• verifica la presenza delle brugole da 4 mm, 5 mm e 6 mm.
• verifica la presenza delle chiavi aperte misura 17 e misura 19.
• minuteria divisa in gruppi: 16 piccole, 8 umbrella, 4 svasate, 2 svasate lunghe.
• rondelle gi infilate sulle viti (Piccola + Grande).
• libera uno spazio a pavimento di circa 6x6 piedi per lassemblaggio capovolto.

Monta il telaio del supporto capovolto (s, capovolto) cos i fori combaciano davvero

Il video mostra lassemblaggio del telaio principale capovolto, e non un dettaglio: fondamentale. Montare in verticale spesso porta a un telaio in torsione perch la gravit ti lavora contro. Montando capovolto su un pavimento piano, la superficie superiorequella su cui pogger la macchinarisulta pi correttamente complanare.

Posiziona il telaio del supporto capovolto. Metti le traverse di supporto in modo che i fori si allineino con le gambe del supporto.

Ecco la regola doro dellassemblaggio:

Avvertenza (allineamento meccanico): non serrare a fondo subito. Se stringi completamente un angolo prima che gli altri siano in sede, introduci una torsione da serraggio. Il telaio non appogger mai perfettamente e la macchina tender a vibrare.

Usa la brugola da 4 mm e serra solo leggermente (a mano o appena accostato) allinizio. Devi lasciare un minimo di gioco per permettere ai componenti di auto-allinearsi.

Controllo tattile: dovresti riuscire a muovere leggermente le traverse con la mano. Se tutto rigido, allenta di un quarto di giro.

Installa il ripiano con le viti umbrella, poi fai lunico serraggio finale

Quando lo scheletro del telaio montato ma ancora lasco, installa il ripiano. Il ripiano funziona anche da controventatura: aiuta a mettere in squadra lintera struttura.

Individua i fori di fissaggio e usa le viti umbrella (testa bombata esagonale) per fissare il ripiano al telaio con la brugola da 4 mm.

Sequenza di serraggio finale: Ora che il ripiano sta dando rigidit strutturale, puoi stringere tutto.

1. Torna alle viti del telaio.
2. Serrale con la brugola da 4 mm.
3. Tecnica: usa uno schema a stella (come quando si cambia una ruota). Non stringere due viti adiacenti una dopo laltra; alterna in diagonale per distribuire le tensioni.

Controllo tattile: stringi fino a sentire una resistenza netta, un fine corsa solido. Evita di forzare al punto da rovinare la filettatura.

Prima le ruote, poi i piedini: montare le ruote rosse senza creare instabilit

Il video passa ai componenti mobili. Usa la brugola da 5 mm per fissare le ruote piroettanti rosse sotto le gambe del supporto.

Allineamento critico: la piastra di fissaggio deve appoggiare perfettamente a filo sulla gamba metallica. Se vedi una fessura (anche minima), allenta, riposiziona e riserra. Una piastra montata in angolo una causa tipica di instabilit.

La regola dei piedini che elimina le vibrazioni: il piedino nero deve stare pi in basso della ruota rossa

Questo punto decisivo: le ruote servono per spostare; i piedini servono per ricamare. Le ruote in gomma hanno elasticit e possono rimbalzare con loscillazione ad alta velocit della testa di ricamo. I piedini stabili trasferiscono lenergia al pavimento.

Come mostrato nel video:

• Il piedino nero deve essere pi in basso della ruota rossa.

Controllo visivo: guardando il supporto capovolto, il tampone in gomma del piedino nero deve sporgere pi della parte inferiore della ruota rossa (cos, una volta girato, toccher il pavimento prima delle ruote).

Gira il supporto in sicurezza, poi livellalo finch risulta morto sul pavimento

Ora gira il supporto in posizione corretta. un passaggio scomodo: se possibile fatti aiutare, per evitare di graffiare il pavimento o farti male alla schiena.

Una volta in piedi, ruota i piedini neri in senso orario (abbassandoli) finch toccano con decisione il pavimento e sollevano leggermente le ruote rosse.

Test di stabilit: afferra gli angoli superiori del supporto e prova a scuoterlo.

• Non ok: senti un tic-tac/clack (significa che una ruota sta ancora toccando o un piedino non appoggia).
• Ok: il supporto sembra morto, immobile, come se fosse ancorato al pavimento.

Monta i pad in plastica: pezzi piccoli, grande beneficio nel tempo

I pad in plastica funzionano da sedi per i piedini della macchina e aiutano a ridurre vibrazioni e micro-spostamenti.

Allinea i pad in plastica con i fori sulla parte superiore del supporto. Inserisci e serra le viti a testa svasata usando la brugola.

Sollevare la macchina Smartstitch sul supporto: non rischiare schiena e basamento

Questo il passaggio a rischio pi alto: queste macchine sono pesanti e sbilanciate.

Nel video si vedono due persone sollevare la macchina. Non farlo da solo. Posiziona la macchina in modo che i piedini entrino direttamente nei pad in plastica installati.

Avvertenza (sicurezza personale): RISCHIO SCHIACCIAMENTO. Tieni le dita lontane dalla fessura tra macchina e supporto. Solleva con le gambe, non con la schiena. Se la macchina non si assesta subito, appoggiala completamente prima di riposizionare. Non provare a farla scorrere mentre sospesa.

Controllo tattile: dovresti percepire un toc netto quando i piedini si assestano nelle sedi.

Se la macchina vibra: blocca i piedini come nel video (piedino + dado di bloccaggio)

Se durante il funzionamento la macchina vibra o tende a camminare, nella maggior parte dei casi il punto critico qui: il dado di bloccaggio.

Il peso tiene gi il supporto, ma le vibrazioni possono allentare i piedini.

1. Serrare il piedino in senso orario contro il pavimento.
2. Con una chiave misura 17, serra il dado superiore (dado di bloccaggio) in senso antiorario verso lalto, contro la gamba del telaio.

La logica: stringendo il dado verso lalto contro il telaio mentre il piedino spinge verso il basso sul pavimento, crei una tensione contrapposta che congela la filettatura.

Fissa la macchina al supporto dal basso: solo due punti di ancoraggio (anteriore sinistro + posteriore destro)

Molti principianti saltano questo passaggio pensando che basti il peso. Non basta: col tempo la macchina pu spostarsi senza questi bulloni.

Individua i fori di fissaggio sotto:

• Angolo anteriore sinistro
• Angolo posteriore destro

Istruzioni:

• Metti le rondelle tonde sulle due viti lunghe a testa svasata.
• Usa una brugola da 6 mm.
• Inserisci la vite dal basso verso lalto e serra nella struttura della macchina.

Perch solo due punti? Questo fissaggio in diagonale blocca la macchina senza vincolare eccessivamente il telaio, consentendo piccole dilatazioni e flessioni senza stressare la struttura.

Controllo realt: le vibrazioni non sono casualiquasi sempre sono contatto e bloccaggio

Quando utilizzi una smartstitch 1501 o una macchina di impostazione simile, stai lavorando con la fisica. Un gruppo ago che va su e gi centinaia di volte al minuto genera energia cinetica importante.

1. Montaggio lasco allinizio: aiuta a mettere in squadra il telaio senza torsioni.
2. Piedini vs ruote: i piedini stabili smorzano; le ruote elastiche amplificano.
3. Dadi di bloccaggio: impediscono lallentamento progressivo dopo ore di lavoro.

Quando il supporto solido, il registro (allineamento dei colori) tende a essere pi pulito e le rotture filo diminuiscono.

Scelte di setup che ripagano dopo: dal flusso di intelaiatura agli upgrade di produzione

Un supporto stabile risolve la base meccanica. Ora guarda la base di processo. Su una macchina a testa singola, spesso il vero limite non la velocit di cucitura, ma i tempi morti tra un pezzo e laltrosoprattutto lintelaiatura.

Se stai lottando con i segni del telaio (impronte sul tessuto) o con affaticamento a polsi e mani, questo il momento giusto per valutare lattrezzaggio.

Albero decisionale: scegli un percorso di intelaiatura in base a ci che ricami pi spesso

• Scenario A: "Odio i segni del telaio e faccio fatica a mettere in telaio felpe spesse."
  • Diagnosi: i telai tradizionali a vite schiacciano il tessuto in modo aggressivo.
  • Soluzione: passa a strumenti di livello superiore. I telai magnetici da ricamo serrano automaticamente il tessuto senza schiacciare le fibre. uno degli upgrade pi apprezzati da chi lavora capi.
• Scenario B: "Devo fare 50 cappellini di fila e lallineamento un incubo."
  • Diagnosi: cappellini flottanti o intelaiatura manuale non costante.
  • Soluzione: assicurati di usare un telaio per cappellini per macchina da ricamo dedicato. Se lallineamento varia, valuta una stazione di intelaiatura per ricamo a macchina per standardizzare il posizionamento prima di arrivare alla macchina.
• Scenario C: "La macchina gira 8 ore al giorno e non riesco a stare dietro agli ordini."
  • Diagnosi: sei limitato dalla capacit.
  • Soluzione: un supporto stabile aiuta, ma potresti dover scalare. Considera opzioni multi-testa o laggiunta di una seconda macchina da ricamo multiago SEWTECH per raddoppiare la produttivit.

Termini come telaio da ricamo smartstitch o mighty hoop per smartstitch ricorrono spesso nei forum professionali perch riducono lerrore umano una volta che il supporto ha eliminato lerrore meccanico.

Due correzioni rapide quando qualcosa non torna (in base al troubleshooting del video)

Se finisci lassemblaggio e qualcosa non ti convince, usa questa tabella logica.

Checklist operativa: routine prima produzione dopo lassemblaggio (per non scoprire problemi a ordine avviato)

Non partire subito con un ordine cliente. Fai questa checklist di volo.

Checklist operativa (post-assemblaggio):

• Verifica appoggio: il supporto poggia al 100% sui piedini neri; le ruote possono girare libere o risultano sollevate.
• Verifica bloccaggio: i dadi di bloccaggio (misura 17) sono serrati contro le gambe del telaio.
• Verifica fissaggio: i piedini macchina sono nelle sedi in plastica; i bulloni dal basso (anteriore sinistro/posteriore destro) sono serrati.
• Test stabilit: spingi la macchina lateralmente. Linsieme (supporto + macchina) deve muoversi come un blocco unico, senza gioco.

Il momento dellupgrade: quando un supporto stabile diventa vera capacit produttiva

Ora hai un setup che si avvicina agli standard di un reparto produttivo. Una macchina che non vibra permette di lavorare a velocit pi alte (850-1000 SPM) senza compromettere la qualit del punto.

Quando il tuo telaio da ricamo smartstitch stabile, monitora lefficienza. Se ti accorgi che passi pi tempo in intelaiatura che a ricamare, ricorda che telai magnetici e stazioni di intelaiatura dedicate sono spesso lo standard operativo nei laboratori profittevoli.

Avvertenza (sicurezza magneti): se passi ai telai magnetici, considera che generano campi magnetici potenti. Tienili lontani da pacemaker, carte di credito e schermi LCD della macchina. Separa i magneti facendoli scorrere lateralmente; non cercare di staccarli facendo leva, perch rischi pizzicamenti violenti alle dita.

Checklist setup (riepilogo finale):

• Minuteria ordinata; rondelle corrette.
• Telaio montato capovolto (Lasco -> Serrato).
• Ruote rosse montate a filo.
• Piedini di livellamento abbassati (e bloccati).
• Macchina bullonata direttamente al supporto.

Se lo fai bene una volta, ti sostiene il lavoro per anni.

FAQ

• Q: Quali attrezzi e consumabili nascosti servono per assemblare un supporto Smartstitch senza perdere la minuteria?
  A: Prima prepara le chiavi corrette, poi metti in contenimento i pezzi piccoli cos lassemblaggio non si blocca a met.
  • Dividi la minuteria in gruppi (16 viti piccole, 8 viti umbrella/testa bombata, 4 viti a testa svasata, 2 viti lunghe a testa svasata) prima di toccare il telaio.
  • Usa brugole da 4 mm/5 mm/6 mm pi chiavi aperte misura 17 e misura 19; aggiungi una vaschetta magnetica (o un contenitore piccolo) e guanti da lavoro.
  • Pre-infila le rondelle sulle viti nellordine corretto: prima la rondella piccola, poi quella grande.
  • Controllo successo: niente momenti in cui cerchi con una mano solaogni tipo di vite/rondella a portata e contato prima di sollevare la prima traversa.
  • Se non torna: fermati e riconta la minuteria prima di continuare; rondelle mancanti causano spesso appoggi irregolari pi avanti.
• Q: Perch il telaio del supporto Smartstitch va montato capovolto e perch le viti del telaio vanno lasciate lente allinizio?
  A: Montare capovolto e lasciare le viti solo accostate allinizio evita un telaio permanentemente in torsione, che poi vibra.
  • Metti il supporto capovolto su un pavimento piano cos la superficie di appoggio della macchina si auto-allinea mentre combaci i fori.
  • Avvia tutte le viti del telaio con la brugola da 4 mm ma non serrare a fondo nessun angolo troppo presto.
  • Stringi solo dopo aver installato il ripiano, usando uno schema diagonale a stella per distribuire la tensione.
  • Controllo successo: nella fase lenta le traverse hanno ancora un minimo gioco; dopo il serraggio finale il telaio appoggia piatto e risulta rigido.
  • Se non torna: allenta di un quarto di giro le viti troppo strette, riposiziona le traverse, poi riserra con schema a stella.
• Q: In che modo le ruote piroettanti del supporto Smartstitch possono creare instabilit e come devono appoggiare le piastre delle ruote rosse per evitare vibrazioni?
  A: Qualsiasi fessura sotto la piastra della ruota rossa crea instabilit: riposiziona finch la piastra perfettamente a filo.
  • Fissa le ruote rosse con la brugola da 5 mm, osservando la piastra mentre le viti iniziano a tirarla in sede.
  • Se serve reinstallare: allenta, premi la piastra piatta contro la gamba, poi stringi in modo uniforme.
  • Non accettare luce visibile tra piastra rossa e gamba: quella piastra inclinata diventa una sorgente di oscillazione.
  • Controllo successo: nessuna fessura visibile e nessuna sensazione di dondolio quando spingi il supporto.
  • Se non torna: rimuovi la ruota e riparti, verificando che la piastra non sia impuntata su vernice o fori disallineati.
• Q: Come vanno regolati i piedini di livellamento del supporto Smartstitch affinch i piedini neri stiano pi in basso delle ruote rosse durante la cucitura?
  A: Per la stabilit, si ricama sui piedini nerinon sulle ruote rosseabbassando i piedini finch le ruote si sollevano.
  • Ruota i piedini neri in senso orario per abbassarli finch appoggiano con decisione sul pavimento.
  • Continua finch le ruote rosse risultano leggermente sollevate (le ruote servono per spostare, non per ricamare).
  • Esegui il test di scuotimento sugli angoli superiori per confermare che il supporto sia morto sul pavimento.
  • Controllo successo: nessun rumore clack e supporto immobile quando spinto.
  • Se non torna: ricontrolla che ogni piedino tocchi il pavimento; un piedino sospeso pu sembrare una vibrazione della macchina.
• Q: Come i dadi di bloccaggio del supporto Smartstitch fermano vibrazioni e camminamento della macchina durante il ricamo ad alta velocit?
  A: Bloccare i piedini con il dado di bloccaggio impedisce che le vibrazioni allentino i piedini nel tempo.
  • Prima serra il piedino in senso orario contro il pavimento.
  • Poi usa una chiave misura 17 per serrare il dado superiore in senso antiorario verso lalto contro la gamba del supporto, congelando la filettatura.
  • Ripeti il test di stabilit dopo il bloccaggio; le vibrazioni non dovrebbero pi modificare laltezza del piedino.
  • Controllo successo: dopo una breve prova, laltezza non cambia e la macchina non si sposta sul pavimento.
  • Se non torna: verifica che il supporto sia completamente sui piedini (non sulle ruote) e riserra con decisione il dado contro il telaio.
• Q: Dove si trovano i due bulloni di fissaggio macchina-supporto Smartstitch e perch Smartstitch usa solo due punti di ancoraggio?
  A: La macchina va bullonata al supporto negli angoli anteriore sinistro e posteriore destro per evitare spostamenti lenti senza stressare il telaio.
  • Individua i fori di fissaggio inferiori nellangolo anteriore sinistro e nellangolo posteriore destro di supporto/macchina.
  • Metti le rondelle tonde sulle due viti lunghe a testa svasata, inserisci dal basso verso lalto e serra con una brugola da 6 mm.
  • Non saltare questo passaggio: il solo peso permette micro-spostamenti nel tempo.
  • Controllo successo: spingendo lateralmente, supporto e macchina si muovono come un blocco unico senza scorrimenti.
  • Se non torna: riposiziona i piedini della macchina nelle sedi in plastica e riserra i due bulloni per assicurare lingaggio completo.
• Q: Quali passaggi di sicurezza evitano schiacciamenti quando si solleva una macchina da ricamo Smartstitch sul supporto e qual il controllo corretto di seduta?
  A: Servono due persone e i piedini vanno inseriti nelle sedi in plasticamai spostare una macchina sospesa.
  • Solleva in due e tieni le dita lontane dallo spazio tra base macchina e piano del supporto.
  • Abbassa la macchina in verticale cos i piedini entrano direttamente nei pad/coppette in plastica.
  • Se lallineamento errato, appoggia completamente la macchina prima di riposizionarenon regolare mentre sostieni il peso.
  • Controllo successo: si percepisce un toc netto quando i piedini si assestano nelle sedi.
  • Se non torna: verifica che i pad in plastica siano serrati (pad laschi possono vibrare e confondere la diagnosi), poi riprova con un sollevamento verticale controllato.
• Q: Quando conviene passare da modifiche di intelaiatura di livello 1 ai telai magnetici da ricamo e quando giustificato lupgrade a una macchina da ricamo multiago SEWTECH?
  A: Procedi a strati: prima sistema il flusso, poi usa telai magnetici per ridurre fatica ed errori umani, e passa a un upgrade di capacit SEWTECH solo quando la domanda resta stabilmente sopra loutput.
  • Individua il collo di bottiglia: se il problema sono segni del telaio o difficolt su felpe spesse, passa ai telai magnetici da ricamo come upgrade di attrezzaggio.
  • Standardizza il posizionamento: se lallineamento incostante (soprattutto su ripetizioni come i cappellini), usa il telaio cappellini corretto e valuta una stazione di intelaiatura per ridurre la variabilit.
  • Scala la produzione: se la macchina lavora molte ore al giorno e la domanda supera ancora loutput, aggiungere una macchina da ricamo multiago SEWTECH il passo di capacit.
  • Controllo successo: riduzione misurabile di re-intelaiature, meno errori di posizionamento e pi tempo di ricamo rispetto ai tempi morti.
  • Se non torna: ricontrolla prima la stabilit del supporto (piedini + dadi di bloccaggio + bulloni di fissaggio) perch le vibrazioni possono sembrare problemi di workflow.
