Calibrazione della camera su ricamatrice industriale YunFu: Edge Search preciso al millimetro (senza sprecare nemmeno un telaio)

Quando la camera di una ricamatrice industriale anche solo leggermente fuori calibrazione, Edge Search smette di essere uno strumento di precisione e diventa una scommessa. In produzione ho visto operatori perdere ore dietro a offset misteriosi, correggendo i disegni nel software quando il vero problema era una calibrazione hardware fatta di fretta.

C un ritmo in questa procedura. Non solo premere dei tasti: mettere daccordo locchio della macchina (la camera) con la sua mano (lago).

In questo articolo ricostruisco il flusso YunFu esattamente come nel videodal gesto fisico di ruotare le ghiere dellobiettivo fino allinserimento di 102 mm 75 mmtrasformando una schermata tecnica in un rituale ripetibile da officina. In pi, aggiungo i controlli nascosti che evitano di dover ricalibrare due volte.

Niente panico: cosa corregge davvero la calibrazione del sistema di visione YunFu (e cosa non pu fare)

La calibrazione della camera su una macchina da ricamo multiago YunFu ha un solo scopo: far combaciare il sistema di coordinate della camera con la realt del ricamo. In pratica: ci che vedi a schermo deve corrispondere a dove lago andr a cucire.

Detto questo, serve gestire le aspettative. Se speri che la calibrazione risolva unintelaiatura scarsa, tensioni del tessuto irregolari o un pacchetto tessuto/stabilizzatore che scivola non lo far. La calibrazione rende onesta linterfaccia della camera; non pu correggere instabilit fisiche.

Due regole doro da memorizzare:

1. un problema di fisica in due fasi: prima definisci la scala (dicendo alla camera: questa distanza sullo schermo equivale a 102 mm reali). Poi definisci lallineamento (obbligando il rettangolo rosso software a stare esattamente sopra il rettangolo rosso ricamato).
2. Quasi giusto significa fallimento: il video esplicito per un motivo. Il rettangolo ricamato e loverlay rosso devono essere coincidenti al 100%. Se sei fuori di un pixel sullo schermo, sul capo puoi ritrovarti fuori di un millimetro.

La preparazione invisibile che i professionisti fanno prima di toccare Calibrate sul touchscreen YunFu

Prima di entrare in modalit calibrazione, devi far lavorare la macchina come uno strumento di misura stabile, non come una linea produttiva piena di variabili. Se la preparazione approssimativa, la calibrazione sar una bugia.

Checklist di preparazione (prima di aprire la schermata di calibrazione)

• Igiene dellobiettivo: verifica che il copri-obiettivo della camera industriale sia rimosso. (Sembra banale, ma controllalo davvero). Pulisci eventuale lanugine nella zona della ring light: la polvere diffonde la luce e peggiora la lettura dei bordi.
• Set alto contrasto: metti in telaio un pezzo di tessuto bianco piatto di prova con due strati di stabilizzatore bianco (come mostrato nel flusso del video).
• Scelta del filo: infila lago #1 (o quello che userai) con filo da ricamo rosso. Il contrasto (rosso su bianco) fondamentale perch la camera veda bene i contorni.
• Strumenti pronti:
  • Righello metallico: evita il metro da sarta in tessuto; pu deformarsi. Serve un righello rigido.
  • Pennino (stylus): per la regolazione fine non usare il dito: troppo impreciso.
• Controllo del telaio: usa un telaio tubolare standard (come quello verde mostrato). Assicurati che il serraggio sia deciso e che il tessuto sia ben teso.

Il fattore deriva: Se in laboratorio fai molte intelaiature ripetute, qui si vede il valore di un metodo costante. Una procedura di intelaiatura coerente riduce la deriva del tessuto che spesso viene attribuita (a torto) alla camera. Se stai combattendo con velocit di intelaiatura o con i segni del telaio su capi delicati, telai magnetici da ricamo possono essere un percorso di upgrade pratico: tengono il tessuto in piano con meno attrito rispetto ai telai tradizionali, creando una superficie pi uniformeutile soprattutto quando devi calibrare e ricontrollare spesso il posizionamento.

Prima le ghiere: imposta esposizione e fuoco della camera YunFu per vedere il tessuto nitido, non solo luminoso

Nel video loperatore regola due ghiere fisiche sul corpo dellobiettivo. una regolazione manuale e sensibile: devi cercare nitidezza, non solo luce.

• Ghiera superiore: esposizione/luminosit.
• Ghiera inferiore: risoluzione/fuoco.

Ancoraggio visivo: Non accontentarti di unimmagine chiara. Lobiettivo la trama: sullo schermo dovresti distinguere bene la tessitura del tessuto.

• Troppo chiaro: il bianco brucia e i bordi del righello si perdono.
• Troppo scuro: non distingui le tacche millimetriche.
• Giusto: il bianco appare pi grigio-bianco e le tacche del righello metallico risultano nette e leggibili.

Nota da officina: quando regoli il fuoco (ghiera inferiore), ruota lentamente avanti e indietro superando leggermente il punto di fuoco: vedrai la trama saltare fuori e diventare incisiva. Fermati l. Inoltre, assicurati che il corpo dellobiettivo sia fisicamente in asse: una camera inclinata distorce la geometria.

Avvertenza: rischio meccanico. Tieni mani, strumenti e maniche lontani dallarea ago durante test e movimenti (jog). Una testa multiago pu muoversi inaspettatamente durante start/jog. Un righello metallico intercettato da un pantografo in movimento pu danneggiare la meccanica.

Entra in Calibrate nellinterfaccia camera YunFupoi rallenta (qui si vince la precisione)

Sul touchscreen:

1. Vai alla schermata principale della Camera.
2. Premi Calibrate.

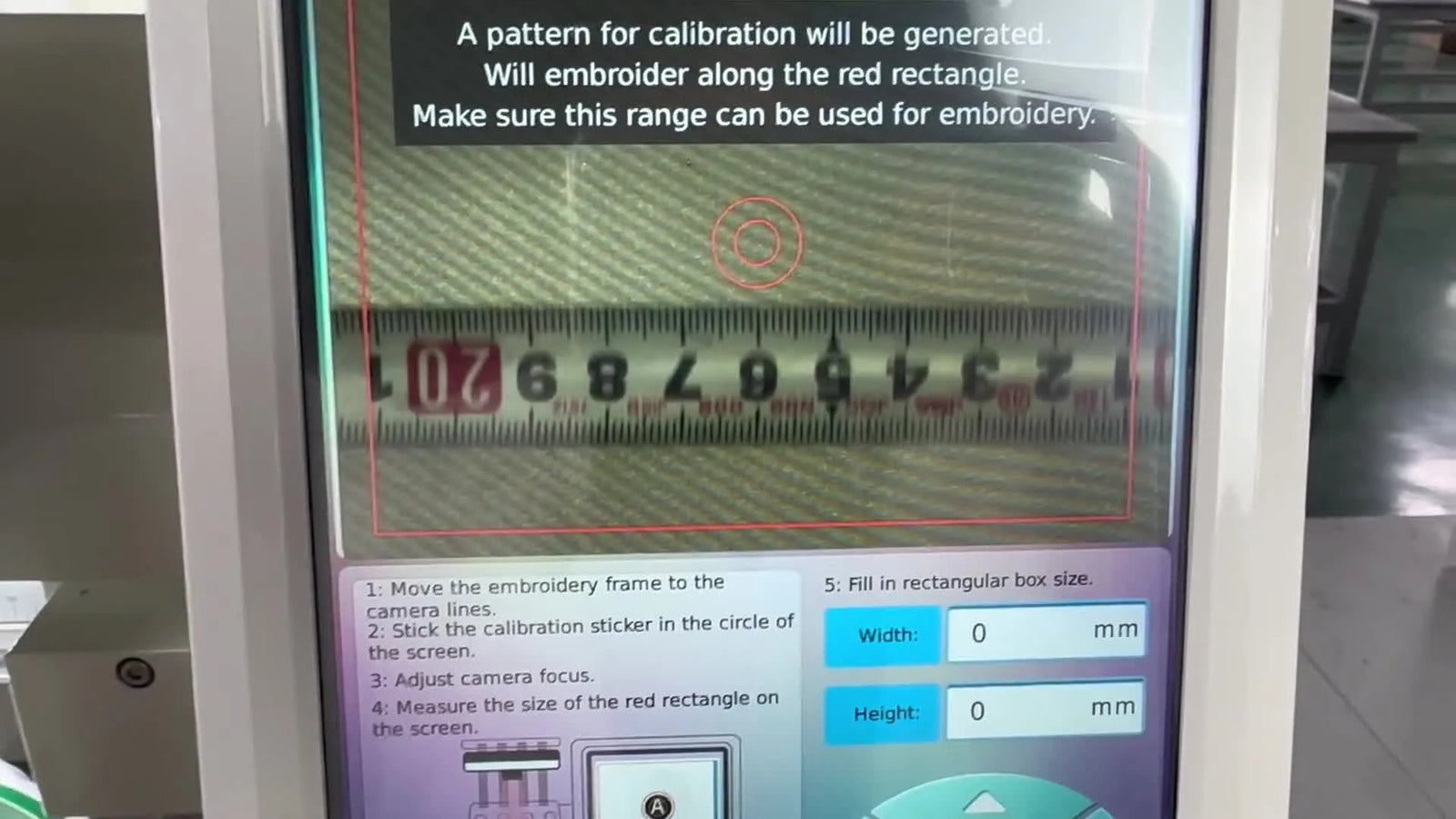

Vedrai istruzioni passo-passo e un rettangolo rosso in overlay sullo schermo. Tratta quel rettangolo come la tua verit digitale: tutto ci che fai fisicamente deve rispettare quella geometria.

Suggerimento pratico: qui che molti accelerano. Fermati un attimo. La calibrazione non difficile, ma non perdona. Se corri, spesso ti ritrovi a rifarla poco dopo perch il disegno risulta storto.

Il rituale del righello: rendilo parallelo al bordo del telaio e al rettangolo rosso in overlay

Limpostazione fisica nel video sembra semplice, ma il punto pi critico:

• Posiziona il righello metallico nellarea di ripresa della camera, dentro il telaio.
• Allinealo in modo che sia perfettamente in bolla/parallelo sia al bordo inferiore del telaio sia al rettangolo rosso in overlay sullo schermo.

Perch conta davvero: La camera lavora su una griglia di pixel. Se il righello ruotato anche di poco, le misure di larghezza/altezza diventano una diagonale (ipotenusa), non una linea retta. La scala si falsifica e poi inseguirai errori fantasma.

Trucco da operatore: non fissarti su tutto il righello. Scegli due punti di riferimento (per esempio una tacca iniziale e una pi avanti) e verifica che la distanza tra il bordo del rettangolo rosso e il righello sia uguale in entrambi i punti. Se lo spazio costante, sei in bolla.

Controllo di coerenza: Se lo fai spesso, una stazione di intelaiatura riduce loscillazione umana che entra nelle ripetizioni. Alcuni laboratori affiancano il lavoro di posizionamento con stazioni di intelaiatura per mantenere costante il piano del telaio e rendere il tessuto sempre perpendicolare alla lente.

Inserisci le dimensioni esatte YunFu: 102 mm in larghezza e 75 mm in altezza (senza approssimazioni)

Ora traduci la realt fisica in dati digitali. Devi leggere sul righello i valori che corrispondono alle linee guida del rettangolo rosso e inserirli in macchina.

• Camera Area Width Input: 102
• Camera Area Height Input: 75

Il video indica chiaramente 102 mm sullasse X e 75 mm sullasse Y.

Non indovinare. Non arrotondare. Questi numeri (10275) sono quelli richiesti dal modulo YunFu mostrato: se inserisci 100 invece di 102, la macchina crede che il mondo sia pi piccolo e il ricamo finir fuori posizione.

Ricama il rettangolo rosso di calibrazione: perch questa semplice forma il test pi onesto

Premi start: la macchina ricamer un rettangolo rosso (punto di collegamento/running stitch) sul tessuto bianco.

Perch un rettangolo? Perch ha angoli. Gli errori di allineamento si vedono subito sugli angoli (sovrapposizioni o spazi). Con un cerchio, locchio tende a perdonare e a non notare piccoli scarti.

Checkpoint materiale: Durante la cucitura osserva: il tessuto arriccia? lago trascina? Se il rettangolo esce ondulato o deformato, fermati: un problema di stabilizzazione/intelaiatura, non della camera. Un ricamo deformato mente alla camera.

Allineamento grossolano: muovi il pantografo finch il rettangolo ricamato sta sotto loverlay rosso

Dopo la cucitura, il video mostra luso delle frecce a schermo per muovere telaio/pantografo.

Obiettivo: portare il rettangolo rosso ricamato il pi vicino possibile al rettangolo rosso digitale.

Procedura:

1. Rimuovi il righello. (passo di sicurezza fondamentale)
2. Usa i tasti di jog: avvicinati con movimenti pi rapidi, poi passa a movimenti piccoli per rifinire.
3. Allinea gli angoli: le linee possono flettere visivamente, gli angoli sono i tuoi riferimenti.

Standard di successo: rettangolo ricamato e overlay rosso devono essere coincidenti al 100%.

Checklist (subito prima di iniziare a muovere)

• Visibilit: il rettangolo ricamato completo e ben visibile (rosso su bianco).
• Stabilit: il telaio inserito correttamente nei bracci del pantografo e non balla.
• Sicurezza: righello rimosso prima di qualsiasi jog.
• Tecnica: avvicinandoti, usa incrementi piccoli; evita di cacciare avanti e indietro con grandi spostamenti.

In produzione, ridurre re-intelaiature e riposizionamenti dove si risparmia davvero. Molti laboratori passano da unintelaiatura manuale a una stazione di intelaiatura per macchina da ricamo per rendere ripetibile il piano del telaio e la posizione iniziale, riducendo la necessit di continui aggiustamenti grossolani.

Regolazione fine: trascina i punti agli angoli con lo stylus finch loverlay abbraccia la cucitura

Quando sei vicino, il video passa alla pagina di regolazione fine.

• Vedrai maniglie/punti circolari agli angoli.
• Usa lo stylus per toccare e trascinare i punti.
• In questa fase stai deformando loverlay digitale per farlo combaciare con il rettangolo ricamato visto dalla camera.

Perch lo stylus importante: Qui si fa precisione. Un dito copre molti pixel; la punta di uno stylus molto pi precisa. Piccoli errori in questa schermata possono diventare scarti visibili sul capo.

Come riconoscere lallineamento completo: La linea rossa digitale deve stare esattamente sopra il filo.

• Non dentro al rettangolo.
• Non a cornice attorno al rettangolo.
• Sopra al rettangolo: la linea digitale deve coprire il filo finch sembrano una sola.

Salva la calibrazionepoi fai una verifica calma prima di fidarti di Edge Search

Dopo la regolazione fine, premi licona Check/Save per finalizzare la calibrazione. Ma non andare via subito.

Passaggio di verifica:

1. Senza cambiare nulla, esci e rientra nella vista camera.
2. Controlla visivamente che loverlay sia ancora allineato al rettangolo ricamato.
3. A volte, al salvataggio pu esserci un micro-spostamento: se lo noti, rifai la regolazione fine.

Chiarimenti su dubbi comuni:

• Riesce a riconoscere motivi stampati sui tessuti? Il video mostra la calibrazione di posizionamento. La funzione Edge Search dipende molto dal contrasto: stampe nette e ad alto contrasto funzionano meglio; stampe sbiadite possono essere pi difficili da leggere.
• Funziona su tutte le macchine? No. Questo flusso specifico del sistema YunFu. Altri marchi (Tajima, Ricoma, Brother) usano geometrie e procedure diverse.

Se stai standardizzando i processi, abbinare intelaiatura coerente e posizionamento con camera un grande vantaggio. Alcuni team usano flussi tipo stazione di intelaiatura hoopmaster per ridurre la variabilit di piazzamento prima ancora di toccare la schermata della camera, cos la macchina parte sempre da una posizione nota e buona.

Quando la ricalibrazione obbligatoria: primo utilizzo, urti alla camera e deriva da vibrazioni

Non trattare la calibrazione come unoperazione una volta e basta. La macchina un sistema meccanico in movimento. Il video elenca trigger chiari per ricalibrare:

1. Prima configurazione.
2. Urto fisico: se la camera viene colpita/spostata durante manutenzione.
3. Vibrazioni eccessive: dopo lavorazioni che possono causare deriva.

Diagnosi deriva da vibrazione: Dal punto di vista manutentivo, una deriva frequente pu indicare componenti non ben serrati. Se ti ritrovi a ricalibrare troppo spesso, controlla:

• la vite/supporto di fissaggio della camera;
• la stabilit del banco;
• eventuali giochi nei bracci del telaio.

Se durante la cucitura senti rumori ritmici o vibrazioni anomale, risolvi prima il problema meccanico: la camera non pu calibrare un bersaglio che si muove.

Risoluzione problemi calibrazione camera YunFu: sintomo causa probabile soluzione

Qui sotto trovi i pattern di errore pi comuni quando si corre questa procedura.

Un albero decisionale pratico: scegli un metodo di intelaiatura che mantenga affidabile il posizionamento con camera

La calibrazione della camera vale quanto la stabilit di ci che la camera sta osservando. Usa questo schema per ridurre rilavorazioni e sfruttare al massimo la precisione.

Scenario A: Tessuto stabile, basso volume

• Contesto: drill di cotone, twill, patch. < 10 pezzi.
• Metodo: telaio tubolare standard + intelaiatura manuale a vista.
• Verdetto: sufficiente.

Scenario B: Tessuto scivoloso/elasticizzato, alta precisione

• Contesto: abbigliamento tecnico, tessuti delicati, piazzamenti logo molto precisi.
• Metodo: Azione: stabilizza in modo deciso per bloccare le fibre. Strumento: usa una stazione di intelaiatura hoop master da ricamo o una dima equivalente per ripetibilit.
• Verdetto: riduce la variabile operatore.

Scenario C: Alto volume, segni del telaio

• Contesto: produzione 50+ polo. Lamentele per fatica alle mani o impronte del telaio.
• Metodo: Strumento: passa a un telaio magnetico da ricamo.
• Verdetto: velocit e sicurezza operativa; i telai magnetici riducono tempi e deformazioni che confondono la camera.

Scenario D: Scalare la produzione

• Contesto: rifiuti ordini perch non riesci a produrre abbastanza.
• Metodo: Scala: potrebbe essere il momento di superare i limiti di una singola testa. Considera SEWTECH Multi-Needle Machines per maggiore produttivit, abbinate ad attrezzaggi industriali.

Avvertenza: sicurezza magneti. I telai magnetici potenti possono pizzicare le dita in modo serio. Tenerli lontani da pacemaker e dispositivi medici impiantati. Conserva i magneti lontano da carte e schermi.

Il takeaway upgrade: la calibrazione ti d precisioneil processo ti d profitto

Una volta calibrata la camera YunFu, Edge Search e il posizionamento diventano strumenti affidabili invece che fonte di ansia. Ma il vero salto in un laboratorio commerciale arriva quando abbini la precisione digitale a una gestione fisica ripetibile:

1. Intelaiatura coerente: stessa tensione, ogni volta.
2. Consumabili corretti: stabilizzatore adeguato al peso del tessuto.
3. Visione nitida: lente pulita e a fuoco.

Checklist operativa (usala ogni volta che calibri)

• Preparazione: copri-obiettivo rimosso; immagine nitida (trama del tessuto + tacche del righello visibili).
• Scala: righello in bolla con il bordo del telaio. Inserisci 102 mm (L) e 75 mm (H) esattamente.
• Test: rettangolo rosso ricamato pulito (senza ondulazioni/arricciature).
• Allineamento grossolano: muovi finch rettangolo ricamato e overlay sono vicini (prima rimuovi il righello!).
• Allineamento fine: trascina i punti con lo stylus finch la linea digitale copre il filo.
• Verifica: salva, esci e rientra per confermare che non si sia spostato nulla.

Se vuoi che la calibrazione resti vera pi a lungo, investi nella stabilit: pu essere semplice come aghi freschi e stabilizzatori migliorioppure, quando i volumi lo richiedono, passare a telai magnetici e attrezzature orientate alla produzione che rispettano la precisione che hai appena impostato.

FAQ

• Q: Su una macchina da ricamo multiago YunFu, cosa corregge davvero la calibrazione della camera del sistema di visione per il piazzamento con Edge Search?
  A: La calibrazione YunFu serve solo a far coincidere il sistema di coordinate della camera con dove lago ricama realmente; non corregge unintelaiatura instabile o uno scorrimento del tessuto.
  • Ricalibra per allineare loverlay rosso digitale alla realt ricamata (prima scala, poi allineamento).
  • Fermati e correggi intelaiatura/stabilizzazione se il tessuto si muove o il ricamo di test deformato.
  • Controllo di successo: il rettangolo rosso digitale si appoggia esattamente sul rettangolo rosso ricamato senza gap visibili agli angoli.
  • Se continua a fallire: risolvi prima la stabilit fisica (seduta del telaio, tensione tessuto, pacchetto stabilizzatore) e solo dopo ripeti la calibrazione.
• Q: Nella schermata di calibrazione della camera YunFu, quali dimensioni esatte devo inserire per Camera Area Width e Height?
  A: Inserisci Camera Area Width 102 e Camera Area Height 75 esattamentesenza arrotondare e senza andare a occhio.
  • Allinea un righello metallico rigido in bolla con loverlay del rettangolo rosso prima di leggere i valori.
  • Digita 102 per X (larghezza) e 75 per Y (altezza) come richiesto dal modulo YunFu mostrato.
  • Controllo di successo: dopo la cucitura del rettangolo di calibrazione, loverlay pu diventare coincidente al 100% senza lottare su un lato.
  • Se continua a fallire: ripeti lallineamento del righello, perch un righello inclinato o un input errato falsano la scala.
• Q: Durante la calibrazione YunFu, perch loverlay rosso coincide su un angolo ma scappa sullangolo opposto?
  A: Di solito significa che il righello non era perfettamente parallelo oppure che tessuto/stabilizzatore si sono spostati durante la cucitura, creando uno skew.
  • Riposiziona il righello metallico perfettamente parallelo al bordo inferiore del telaio e al rettangolo rosso a schermo.
  • Re-intelaia con buona tensione e stabilizza in modo fermo (nel flusso si usa tessuto bianco con due strati di stabilizzatore bianco).
  • Controllo di successo: anche gli angoli opposti coincidono nello stesso momento (niente effetto un angolo ok, laltro no).
  • Se continua a fallire: verifica se il ricamo di test si deforma durante la cucitura (arricciature/ondulazioni indicano stabilizzazione, non matematica della camera).
• Q: Su una macchina YunFu, come deve apparire limmagine della camera prima di premere Calibrate (ghiere esposizione e fuoco)?
  A: Non inseguire solo la luminosit: regola le ghiere in modo che la trama del tessuto e le tacche del righello metallico risultino nitide e incise.
  • Rimuovi il copri-obiettivo e pulisci polvere/lanugine da lente e zona ring light.
  • Regola la ghiera superiore (esposizione) finch il bianco appare grigio-bianco, non bruciato.
  • Regola lentamente la ghiera inferiore (fuoco) finch la trama del tessuto diventa chiaramente visibile.
  • Controllo di successo: le tacche millimetriche del righello metallico sono nette e distinguibili a schermo.
  • Se continua a fallire: ripulisci la lente e verifica che la camera sia in asse (uninclinazione pu distorcere la geometria).
• Q: Nel ricamo di calibrazione YunFu, cosa indica un rettangolo rosso ondulato e qual la correzione pi rapida?
  A: Un rettangolo ondulato indica un problema di stabilizzazione/intelaiatura, non un problema di calibrazione camera.
  • Fermati e re-intelaia con buona tensione; assicurati che il serraggio del telaio sia deciso.
  • Usa un pacchetto di supporto pi fermo (nel flusso sono previsti due strati).
  • Controllo di successo: lati dritti e angoli puliti, senza arricciature che tirano la linea.
  • Se continua a fallire: tratta il lavoro come problema di tensione/tenuta del materiale e stabilizza pi pesantemente prima di ricalibrare.
• Q: Qual il modo pi sicuro per muovere il pantografo durante lallineamento grossolano della calibrazione YunFu se c un righello metallico vicino?
  A: Rimuovi il righello metallico prima di muovere: non fare mai jog con strumenti nellarea di cucitura.
  • Togli il righello subito dopo aver letto le dimensioni di calibrazione.
  • Usa movimenti rapidi solo per avvicinarti, poi passa a movimenti piccoli per allineare gli angoli.
  • Controllo di successo: nessun rischio di collisione e possibilit di posizionare il rettangolo ricamato sotto loverlay senza contatti.
  • Se continua a fallire: fermati e ricontrolla la seduta del telaio (un telaio che dondola rende il movimento imprevedibile).
• Q: Quando va ricalibrata la camera del sistema di visione YunFu se Edge Search inizia a mostrare offset misteriosi?
  A: Ricalibra al primo setup, dopo qualsiasi urto alla camera durante manutenzione, o dopo vibrazioni eccessive che possono causare deriva.
  • Controlla e serra ci che pu muoversi (fissaggio camera, stabilit del banco, giochi nei bracci).
  • Rifai la calibrazione solo quando la macchina si comporta come uno strumento di misura stabile.
  • Controllo di successo: dopo il salvataggio, loverlay resta allineato anche uscendo e rientrando nella vista camera (nessun micro-salto dopo Save).
  • Se continua a fallire: risolvi prima le vibrazioni meccaniche (rumori/colpi rendono la calibrazione temporanea).
• Q: Per migliorare laccuratezza del posizionamento con camera su YunFu, quando conviene passare da telai tubolari standard a telai magnetici o a una stazione di intelaiatura?
  A: Procedi a livelli: prima ottimizza la tecnica, poi aggiungi strumenti di ripetibilit (stazione di intelaiatura o telai magnetici) e solo dopo valuta un aumento di capacit se la domanda lo richiede.
  • Livello 1 (Tecnica): intelaiatura coerente, supporto adeguato e ricamo di test non deformato prima di calibrare.
  • Livello 2 (Strumenti): stazione di intelaiatura per piazzamenti ripetibili, oppure telai magnetici se i volumi sono alti e segni del telaio/fatica manuale stanno peggiorando la costanza.
  • Livello 3 (Capacit): valuta una configurazione multiago orientata alla produzione quando gli ordini superano ci che il flusso attuale riesce a gestire con affidabilit.
  • Controllo di successo: meno re-intelaiature/ri-posizionamenti e meno ricalibrazioni perch piano del tessuto e piazzamento diventano costanti.
  • Se continua a fallire: distingui se lerrore nasce da deriva fisica (intelaiatura/stabilizzatore) oppure dai passaggi di scala/allineamento della camera.
