Montaż systemu do czapek HappyJapan (HCH Plus / HCS3 / HCS2): test „kliknięcia” czujnika, który kończy z błędem „czapka nie wykryta”

Haft na czapkach to dla wielu operatorów „final boss”. Z pozoru wygląda prosto, ale mechanika nie wybacza. Jeden zły ruch nie tylko psuje czapkę — potrafi też uszkodzić czujnik, od którego zależy poprawne rozpoznanie trybu pracy.

Jeśli zakładasz cap driver w maszynie HappyJapan 7-igłowej lub 12-igłowej (HCH Plus, HCS3, HCS2), traktuj to jak pracę z precyzyjnym osprzętem, a nie „żelastwem do wciśnięcia na siłę”. Dobra wiadomość: montaż jest w 100% mechaniczny i powtarzalny. Zła wiadomość: złe miejsce chwytu albo zła kolejność dokręcania śrub daje „cichą awarię” — wszystko wygląda OK, ale później maszyna nie widzi trybu czapki albo dochodzi do kolizji.

Poniżej masz proces technika rozpisany jako ścisły protokół warsztatowy: co sprawdzić, co poczuć pod ręką, gdzie najczęściej popełnia się błąd i jak go szybko zweryfikować.

Najpierw wyłącz zasilanie: montaż systemu do czapek HappyJapan zaczyna się od głównego wyłącznika

Zanim dotkniesz cap drivera, wyłącz maszynę głównym wyłącznikiem zasilania.

To nie jest „procedura dla formalności”. Podczas montażu ręce są w polu szycia. Jeśli maszyna jest pod napięciem i przypadkowo poruszysz elementem sterującym, układ XY może wrócić do pozycji „Home”, co grozi przygnieceniem palców albo wygięciem ramion drivera.

„Ukryte” przygotowanie, które wiele osób pomija

Gdy zdejmujesz standardowy system płaski/tubular, od razu znajdź i odłóż dwie śruby radełkowane (thumb screws).

W praktyce warsztatowej te dwie śruby najczęściej „znikają” — lądują na krawędzi stołu albo w kieszeni. W tym montażu są potrzebne ponownie.

Lista przygotowawcza (obchód „pre-flight”):

• Zasilanie: główny wyłącznik maszyny w pozycji OFF.
• Prześwit: ramiona T-shirt/tubular całkowicie zdjęte.
• Osprzęt: dwie śruby radełkowane odłożone w jedno miejsce (najlepiej tacka magnetyczna; nie kieszeń).
• Świadomość czujnika: zlokalizuj mały czarny przycisk (czujnik czapki) z tyłu mocowania cylindra.

Nie chwytaj za górną prowadnicę: prawidłowe trzymanie cap drivera, żeby prowadnica nie wyskakiwała

Cap driver ma „anatomię”, która narzuca sposób chwytu. Są dwa charakterystyczne ruchy:

1. Środkowa część cylindra się obraca.
2. Górna belka/prowadnica przesuwa się na boki.

Złota zasada: nigdy — pod żadnym pozorem — nie podnoś i nie ciągnij drivera za górną belkę/przesuwną prowadnicę.

Dlaczego to wyskakuje (mechanika): Ta belka jest prowadnicą „pływającą”, zaprojektowaną do ruchu bocznego. Trzyma się na prowadzeniu i napięciu, a nie na śrubach nośnych. Jeśli podniesiesz ciężar drivera za tę belkę, baza „ciągnie w dół”, a ręka „ciągnie w górę” — i prowadnica potrafi wyskoczyć z toru.

Usprawnienie pracy: Wyrób nawyk chwytu „jak kula do kręgli”: podpieraj ciężar od dołu lub za sztywne boczne elementy. Przy seryjnej produkcji czapek powtarzalność jest kluczowa. W tym miejscu pomaga też dedykowana Akcesoria do tamborkowania do hafciarki — wymusza powtarzalną obsługę osprzętu i ogranicza „szarpanie” elementów przy częstych przezbrojeniach.

Ratunek w 10 sekund: jak wpiąć wysuniętą prowadnicę bez skręcania mechanizmu

Jeśli górna prowadnica jednak wyskoczy — nie siłuj jej. Metal „pamięta” odkształcenia, a wymuszanie ruchu psuje płynność prowadzenia.

Protokół przywrócenia prowadnicy:

1. Stop: nie skręcaj mechanizmu.
2. Ustaw: wyprostuj belkę równolegle do korpusu drivera.
3. Namierz: znajdź wycięcie (cutout) najbliżej przodu pierścienia.
4. Wpuść: delikatnie opuść języczek z powrotem w to konkretne wycięcie.

Kontrola „na czucie”: powinna wskoczyć z minimalnym oporem. Jeśli musisz mocno pchać — jesteś źle ustawiony.

Omiń dociski: wsuwanie cap drivera na ramię HappyJapan bez kolizji

Driver ma precyzyjnie wykonany otwór centralny, który nasuwa się na ramię cylindra. Najpierw go zidentyfikuj.

Strefa kolizji: Najczęstszy błąd (i najdroższy w skutkach) to uderzenie górną belką w dociski (metalowe elementy wokół igieł).

Manewr „przesuń na bok”: Żeby tego uniknąć, zrób dokładnie tak:

1. Trzymaj driver od tyłu/boku za bazę.
2. Ręcznie przesuń górną ruchomą belkę maksymalnie w LEWO albo w PRAWO.
3. Wyrównaj otwór centralny z ramieniem.
4. Wsuń całość prosto (bez „skosu”).

Kotwica sensoryczna (dotyk): „Ślizg, nie tarcie.” Masz czuć gładki, równy opór metalu o metal. Jeśli czujesz twardy stop albo „chropowate mielenie” — STOP. Najczęściej to kontakt z dociskiem/elementem w strefie igieł.

Osadź jak technik: „skrzydełka” stabilizujące płasko na płytce + wyrównanie znacznika

Dociśnij driver do tyłu, aż małe „ramiona stabilizujące” (skrzydełka na dole) oprą się płasko o płytkę igłową.

Następnie przesuń górną belkę z powrotem do fizycznego środka i wyrównaj znacznik/strzałkę z metalową plakietką na głowicy.

Po co to wyrównanie: To nie kosmetyka. Jeśli driver jest minimalnie skręcony, napęd musi walczyć z tarciem przy każdym wkłuciu. Efekt w hafcie to m.in. gorsza płynność satyny i „schodkowanie” na łukach.

Kotwica sensoryczna (wzrok): Spójrz na szczelinę między elementami drivera a płytką igłową — ma być bardzo cienka, ale równa. Jeśli jedna strona „leży”, a druga ma wyraźną przerwę, osadzenie nie jest poprawne.

Test „kliknięcia”, który rozwiązuje błędy trybu czapki: dociśnięcie przycisku czujnika

To najczęstszy problem po montażu: „Założyłem driver, ale maszyna nadal zachowuje się jak w trybie płaskim”. W komentarzach do instruktażu pojawia się dokładnie ten przypadek — winny był przycisk, który nie był wciskany.

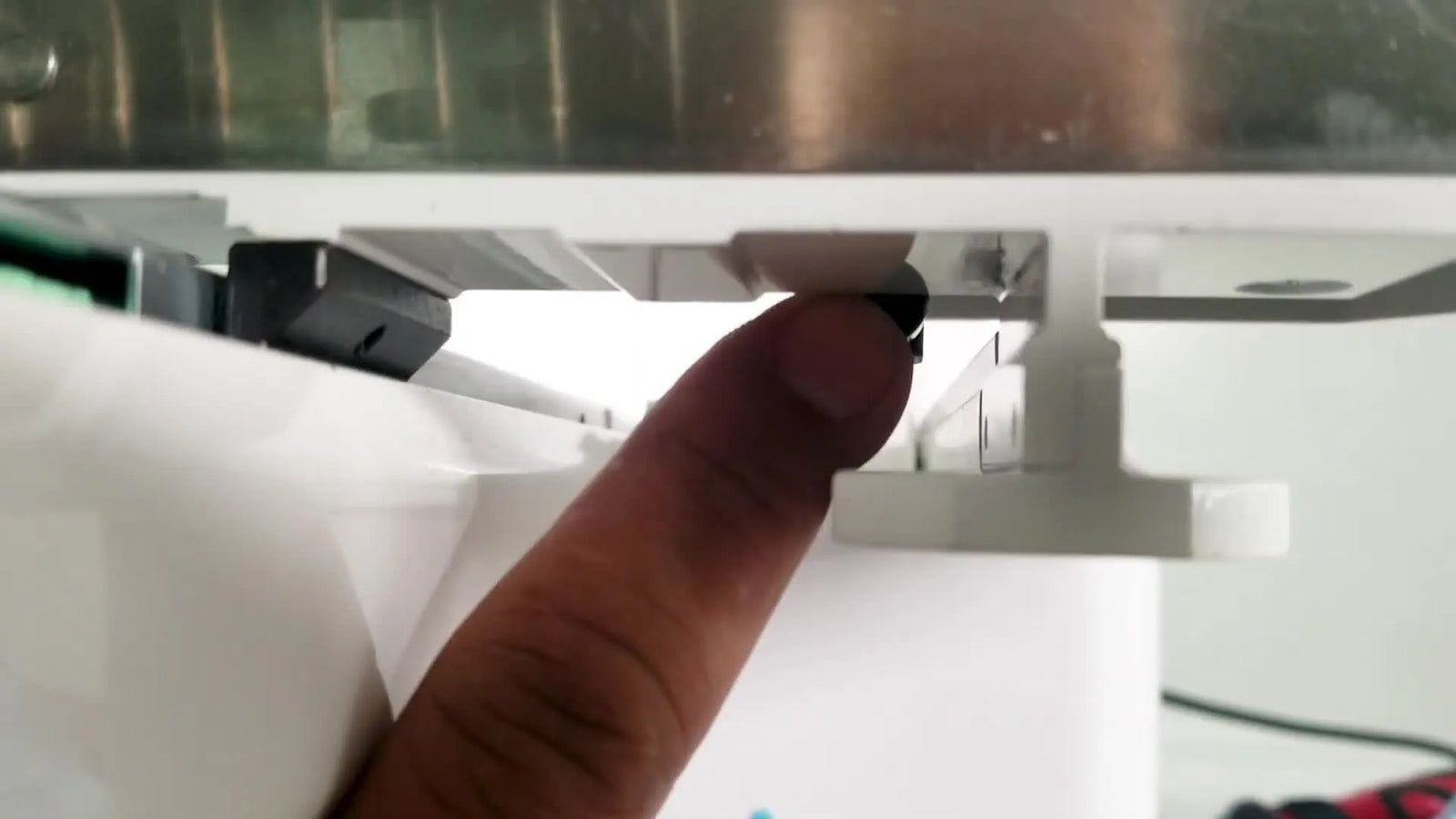

Przyczyną jest czujnik czapki: mały czarny przycisk z tyłu mocowania cylindra.

Co zrobić: Dociśnij driver zdecydowanie do tyłu tak, aby fizycznie nacisnął ten przycisk.

Kotwica sensoryczna (dźwięk i dotyk): Masz usłyszeć wyraźne „klik” albo poczuć mechaniczne „przeskoczenie”.

• Brak „kliku”? Dociśnij dalej (bez szarpania).
• Wrażenie „gumowe/miękkie”? Sprawdź, czy coś nie blokuje przycisku (np. zabrudzenia/nitki).

W środowisku produkcyjnym na hafciarka happy to „kliknięcie” jest Twoim zielonym światłem: bez niego maszyna może nie przełączyć się poprawnie na parametry pracy dla czapek.

Kolejność dokręcania, która ratuje czujnik: najpierw dół PRAWY, potem dół LEWY

Dwie dolne śruby dociskowe mają niepodważalną kolejność dokręcania. Złamanie tej zasady potrafi doprowadzić do wygięcia elementu współpracującego z czujnikiem.

Protokół:

1. Najpierw dokręć dolną PRAWĄ śrubę.
2. Dopiero potem dokręć dolną LEWĄ.

Dlaczego tak: Prawa śruba „blokuje” element aktywujący czujnik. Jeśli zaczniesz od lewej, moment dokręcania może minimalnie odsunąć driver od czujnika i powodować brak kontaktu albo kontakt przerywany.

Finalne zabezpieczenie: montaż dwóch śrub radełkowanych u góry

Weź dwie śruby radełkowane odłożone w fazie przygotowania. Wkręć je w górne otwory mocujące — jedna z lewej, druga z prawej.

Dokręć ręką. Kombinerki nie są potrzebne i łatwo nimi uszkodzić główki. Twoja maszyna 7-igłowa lub 12-igłowa (HCH Plus, HCS3, HCS2) jest teraz mechanicznie gotowa.

Checklista ustawienia (szybki test „Go/No-Go”)

Zanim włączysz zasilanie, potwierdź 5 punktów:

• Osadzenie: skrzydełka stabilizujące leżą płasko na płytce igłowej (bez szczelin).
• Wycentrowanie: górna belka wyrównana do plakietki na głowicy.
• Czujnik: było słychać/czuć „klik” przycisku.
• Kolejność: najpierw dokręcona dolna PRAWa śruba, potem dolna LEWa.
• Zabezpieczenie: górne śruby radełkowane są wkręcone i dokręcone ręką.

Gdy nadal coś nie gra: diagnostyka cap drivera po objawach (szybko, bez zgadywania)

Stosuj prostą logikę — bez „może to to”.

„Dlaczego” stojące za stabilnym haftem na czapkach: wyrównanie i to, co ma czuć ręka

Czapki są trudne, bo haftujesz na powierzchni zakrzywionej, która „chce” się spłaszczyć.

• Kontrola drgań: luźny driver pozwala czapce „odbijać” przy każdym wkłuciu, co zwiększa ryzyko zrywania nici.
• Ścieżka rozwoju: jeśli regularnie walczysz ze śladami po ramie albo zmęczeniem nadgarstków, to znak, że narzędzia ograniczają tempo pracy.
  • Poziom 1 (technika): dobierz właściwe podparcie i usuń odciski parą.
  • Poziom 2 (osprzęt): rozważ tamborki magnetyczne do hafciarki happy — stabilniej trzymają i przyspieszają przezbrajanie.
  • Poziom 3 (wydajność): przy stałej produkcji czapek kluczowa jest powtarzalność procesu i odpowiednio dobrana maszyna wieloigłowa.

Prosty schemat decyzyjny: podkład i materiały eksploatacyjne

Nie zgaduj z materiałami. Trzymaj się logiki:

Schemat (tkanina czapki $\to$ stabilizator i igła):

1. Czy czapka jest „structured” (twardy przód/buckram)?
   • TAK: użyj Tearaway (3oz). Limit prędkości: 750 SPM.
   • NIE (unstructured/dad hat): użyj Cutaway (2.5oz lub 3oz). Potrzebujesz podparcia, żeby ograniczyć „flagging”. Limit prędkości: 600 SPM.
2. Czy tekst w projekcie jest mały (<5 mm)?
   • TAK: igła 75/11 Sharp. Nie używaj Ballpoint.
   • NIE: 80/12 Titanium jako bezpieczny standard na czapki.

Checklista operacyjna (ostatnie 30 sekund przed startem)

• Bezpieczeństwo: narzędzia usunięte ze stołu.
• Plik: projekt obrócony o 180° (do orientacji cap drivera).
• Ścieżka: wykonaj ręczny „Trace”, żeby igły nie weszły w metal zacisku.
• Ukryty materiał: nić dolna pełna? (Wymiana na cap driverze jest niewygodna — lepiej zacząć „na świeżo”).

Niezależnie od tego, czy rozważasz happy japan hcs3 do startu, czy zarządzasz parkiem 12-igłowa hafciarka happy voyager hcs 1201 30, fizyka jest ta sama: trzymaj kolejność montażu, szukaj „kliku” czujnika i nie skracaj procedury. Zignorujesz tolerancje — zapłacisz za serwis.

FAQ

• Q: Jaka jest prawidłowa checklista przygotowania przed montażem cap drivera w maszynie HappyJapan 7-igłowej lub 12-igłowej (HCH Plus, HCS3, HCS2)?
  A: Wyłącz zasilanie głównym wyłącznikiem, zdejmij całkowicie ramiona tubular/płaskie i przygotuj osprzęt oraz materiały zanim włożysz cap driver w pole szycia.
  • Wyłącz maszynę głównym wyłącznikiem i trzymaj ręce z dala od pola szycia.
  • Zdejmij ramiona płaskie/tubular i od razu odłóż dwie śruby radełkowane w jedno miejsce (najlepiej tacka magnetyczna, nie kieszeń).
  • Przygotuj materiały eksploatacyjne: stabilizator/podkład, piankę 3D (jeśli używasz) oraz zapasowe igły (w DRAFT była rekomendacja 80/12 Titanium dla czapek).
  • Zlokalizuj mały czarny przycisk czujnika czapki z tyłu mocowania cylindra, żeby nie pominąć go przy dosuwaniu.
  • Test powodzenia: obie śruby radełkowane są odłożone, a maszyna jest całkowicie wyłączona zanim driver wejdzie w obszar igieł.
  • Jeśli nadal nie działa… zatrzymaj się i sprawdź, czy na pewno zachowałeś właściwe śruby; brak/nieprawidłowe śruby potrafią później dać złe osadzenie.
• Q: Dlaczego górna przesuwna belka/prowadnica w cap driverze HappyJapan wyskakuje i jak trzymać driver, żeby temu zapobiec?
  A: Górna belka jest „pływającą” prowadnicą do ruchu bocznego, więc podnoszenie drivera za nią może wyciągnąć ją z toru.
  • Podnoś cap driver za solidną bazę lub sztywne boczne elementy, nie za górną belkę.
  • Ucz operatorów konsekwentnego „podpierania od dołu”, szczególnie przy częstych przezbrojeniach.
  • Odkładaj driver delikatnie i unikaj jakiegokolwiek ruchu „do góry” na górnej belce podczas przenoszenia.
  • Test powodzenia: belka zostaje na miejscu i przesuwa się płynnie na boki bez unoszenia.
  • Jeśli nadal wyskakuje… najpierw skontroluj nawyki chwytu; powtarzające się wyskakiwanie prawie zawsze wynika z łapania w złym miejscu.
• Q: Jak ponownie osadzić wysuniętą prowadnicę w cap driverze HappyJapan bez wygięcia mechanizmu?
  A: Nie wymuszaj i nie skręcaj prowadnicy — ustaw ją równolegle i opuść języczek w odpowiednie wycięcie.
  • Zatrzymaj się od razu i nie próbuj „wkręcać” belki na siłę.
  • Ustaw belkę tak, aby była równoległa do korpusu drivera.
  • Znajdź wycięcie najbliżej przodu pierścienia i skieruj tam języczek.
  • Opuść delikatnie, zamiast mocno wciskać.
  • Test powodzenia: prowadnica „klika” na miejsce z minimalnym oporem i wraca płynny ślizg.
  • Jeśli nadal nie wchodzi… nie siłuj; opór zwykle oznacza, że języczek nie jest ustawiony na właściwe wycięcie.
• Q: Jak wsunąć cap driver HappyJapan na ramię cylindra bez uderzania w dociski i bez zgrzytów?
  A: Najpierw przesuń górną ruchomą belkę maksymalnie w lewo albo w prawo, a potem wsuń otwór centralny prosto na ramię.
  • Trzymaj driver od tyłu/boku za bazę i trzymaj palce z dala od igieł (maszyna musi być OFF).
  • Ręcznie przesuń górną belkę maksymalnie w LEWO albo w PRAWO, żeby ominąć strefę kolizji z dociskami.
  • Wyrównaj otwór centralny z ramieniem cylindra i wsuwaj prosto — bez kątowania.
  • Jeśli czujesz twardy stop lub „chropowate tarcie”, zatrzymaj się i wycofaj, żeby wyrównać ponownie.
  • Test powodzenia: czujesz gładki „ślizg” metalu o metal, a nie mielenie.
  • Jeśli nadal jest problem… upewnij się, że maszyna jest wyłączona i że belka jest faktycznie przesunięta maksymalnie na bok przed wsuwaniem.
• Q: Skąd wiem, że cap driver HappyJapan jest poprawnie osadzony i wyrównany zanim włączę maszynę?
  A: Skrzydełka stabilizujące muszą leżeć płasko na płytce igłowej, a górna belka musi być wycentrowana do plakietki na głowicy przy równym prześwicie.
  • Dociśnij driver do tyłu, aż skrzydełka stabilizujące oprą się płasko o płytkę igłową.
  • Przesuń górną belkę do środka i wyrównaj znacznik ze wskazaniem na głowicy.
  • Porównaj szczelinę przy płytce igłowej: ma być bardzo cienka i równa lewo–prawo.
  • Test powodzenia: brak kołysania, brak nierównej szczeliny, driver wygląda „na kwadrat”, bez skręcenia.
  • Jeśli nadal nie jest równo… wyjmij i włóż ponownie; minimalne skręcenie potrafi później dać tarcie i gorszą jakość satyny.
• Q: Dlaczego HappyJapan HCH Plus/HCS3/HCS2 po montażu cap drivera nadal pokazuje tryb płaski/tubular albo błąd typu „Frame Limit”?
  A: Cap driver musi fizycznie nacisnąć tylny czujnik czapki — dociśnij do wyraźnego „kliku”, a potem dokręć śruby w prawidłowej kolejności.
  • W razie potrzeby poluzuj dolne śruby dociskowe, a następnie dociśnij driver do tyłu tak, aby nacisnął przycisk czujnika.
  • Słuchaj/wyczuj wyraźne „klik”; jeśli jest „miękko”, sprawdź, czy przycisk nie jest blokowany zabrudzeniami/nitkami.
  • Dokręć dolną PRAWĄ śrubę jako pierwszą, potem dolną LEWĄ (do oporu + ćwierć obrotu, bez przeciągania).
  • Test powodzenia: po „kliku” maszyna rozpoznaje tryb czapki i nie ogranicza ruchu jak dla trybu płaskiego.
  • Jeśli nadal nie działa… wyjmij i osadź ponownie driver, powtórz sekwencję „klik” + śruby; przerywany kontakt zwykle wynika z niedosunięcia do czujnika.
• Q: Jakie stabilizatory, igły i limity prędkości stosować dla czapek structured vs unstructured na cap driverze HappyJapan?
  A: Dobierz konstrukcję czapki do stabilizatora i zwolnij dla czapek miękkich, żeby ograniczyć „flagging” i problemy z igłą.
  • Dla czapek structured (twardy przód/buckram): Tearaway 3oz; prędkość 750 SPM.
  • Dla czapek unstructured/dad hat: Cutaway 2.5oz lub 3oz; prędkość 600 SPM.
  • Dla małego tekstu poniżej 5 mm: igła 75/11 Sharp; w przeciwnym razie 80/12 Titanium jako bezpieczny standard.
  • Test powodzenia: materiał jest stabilny (mniej „flagging”), a haft nie rwie nici od razu.
  • Jeśli nadal są problemy… dodatkowo zmniejsz prędkość jako bezpieczny punkt startu i zweryfikuj podparcie zgodnie z instrukcją maszyny.
• Q: Jakie kroki bezpieczeństwa zmniejszają ryzyko urazu palców i odprysków igły podczas montażu/pracy z cap driverem HappyJapan oraz jakie jest ostrzeżenie dot. tamborków magnetycznych przy ewentualnej modernizacji?
  A: Podczas montażu trzymaj zasilanie OFF, trzymaj palce z dala od igieł i docisków, a tamborki magnetyczne traktuj jak silne magnesy z realnym ryzykiem przycięcia.
  • Wyłącz maszynę głównym wyłącznikiem zanim włożysz ręce w pole szycia, aby uniknąć nieoczekiwanego ruchu XY.
  • Trzymaj palce z dala od końcówek igieł i docisków; podgięty docisk przy wysokich obrotach może doprowadzić do uderzenia i złamania igły.
  • Przed szyciem wykonaj „Trace”, aby upewnić się, że tor igły nie wejdzie w metal zacisku systemu czapki.
  • Przy tamborkach magnetycznych: trzymaj magnesy z dala od rozruszników serca, kart płatniczych i ekranów oraz uważaj na punkt przycięcia.
  • Test powodzenia: montaż i trace przebiegają bez kontaktu igły/docisku z metalem, a dłonie są poza strefami przycięcia.
  • Jeśli nadal coś ociera… zatrzymaj pracę i ponownie sprawdź osadzenie/wyrównanie oraz stan docisków przed uruchomieniem na prędkości roboczej.
