Оцифровка логотипа в DRAWings PRO XI, которая реально шьётся чисто: автооцифровка, текст по дуге, спасение мелких букв и пакетная вышивка шевронов в одних пяльцах

От JPEG до поло: практическое руководство по автооцифровке «коммерческого уровня»

Когда клиент присылает размытый JPEG-логотип и спрашивает: «Сможете вышить это на поло к пятнице?», напрягает не дедлайн — напрягает физика. Пиксели сами по себе не превращаются в аккуратную вышивку: трикотаж тянется, сатин тянет ткань, а мелкий текст просто «съедается» фактурой.

Превратить плоскую картинку в вышивальный файл — это не про кнопку «Auto-Digitize». Это про инженерный подход: что будет тянуть, где появится стяжка, какие элементы развалятся на ткани.

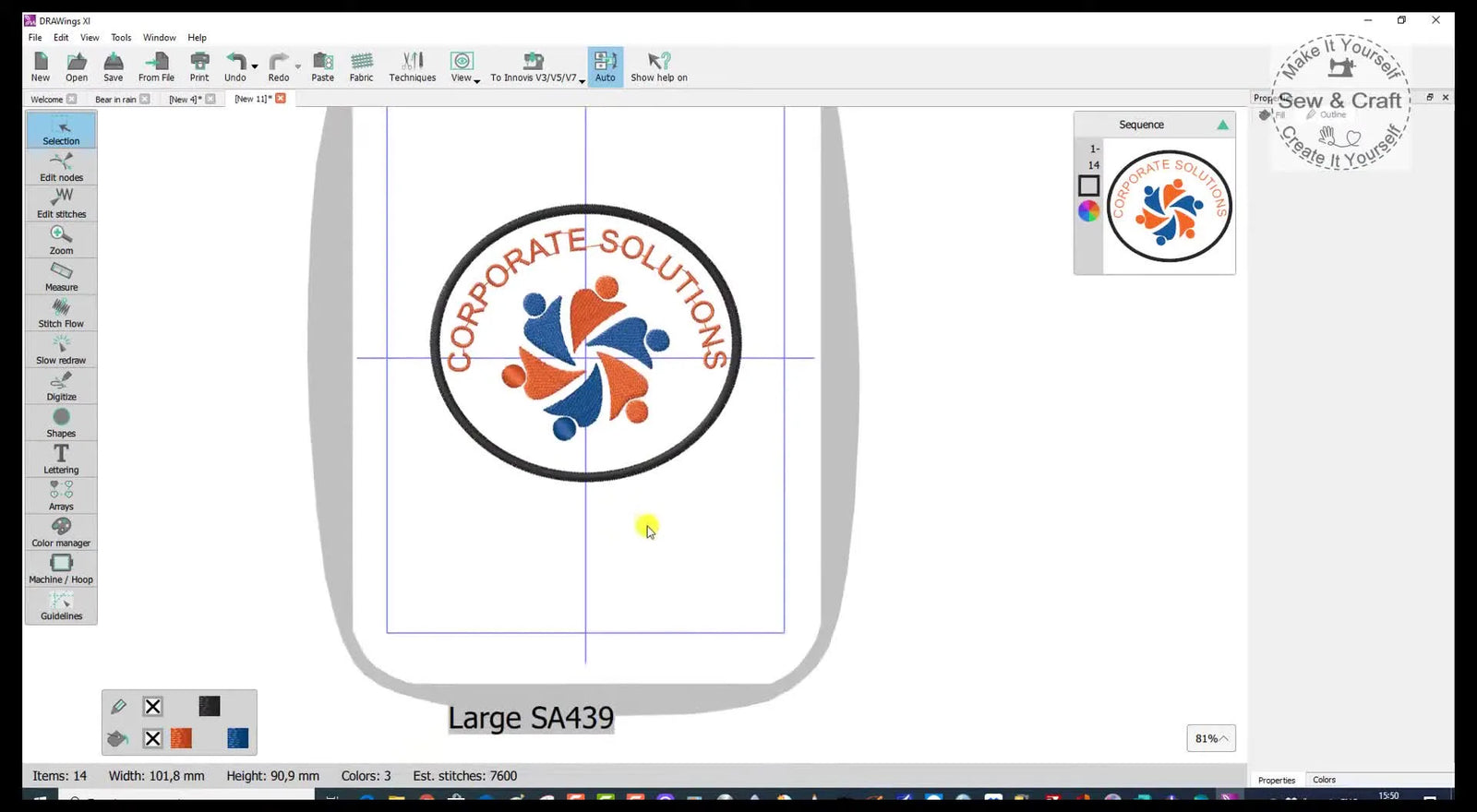

Ниже — восстановленный по видео рабочий процесс в Creative DRAWings XI и DRAWings PRO XI, но с редакторским усилением «под цех»: что проверять, где чаще всего ломается результат, как быстрее довести файл до чистого отшива и как организовать пакетную вышивку шевронов.

Антикризисный минимум: ожидания и реальность

Автооцифровка — отличный старт, но не «волшебная палочка». На экране дизайн может выглядеть идеально, а на машине начнётся реальность: протяжки, стяжка, «пуленепробиваемая» вышивка на мягком трикотаже.

Золотое правило оцифровки: экран — это гипотеза, отшив — это факт.

В видео показано: импорт JPEG, ограничение цветов, трассировка и далее — ключевой момент «инженерной части»: смена типа ткани в настройках с Heavyweight на Golf Shirt, из-за чего программа автоматически снижает расчётную плотность/параметры и падает оценка количества стежков.

Если этот шаг пропустить, вы буквально «вколачиваете» плотный дизайн в мягкий трикотаж — и получаете эффект жёсткой нашивки с волнами вокруг.

Фаза 1: «скрытая» подготовка (до импорта)

Многие теряют часы на правки уже после импорта, потому что не зафиксировали физические ограничения заказа. Сделайте короткий предполётный чек.

Чек-лист подготовки: критерии «можно/нельзя»

• Финальный размер: подтвердите итоговую ширину/высоту. В примере из видео логотип — 55 mm по ширине.
• Порог 4 мм: найдите весь текст. Если высота букв меньше 4 mm (0.15 inches), сатин/заливка почти гарантированно дадут кашу. Нужен center line (строчка/бегущий стежок).
• Количество цветов vs ваша машина: лимит цветов выбирайте под оборудование. На одноигольной машине лишние цвета = лишние ручные перезаправки.
• Стабилизатор под материал: для поло/пике (трикотаж) в реальной практике базово используют cutaway (а не tearaway), чтобы ткань не «гуляла» после снятия. В видео упор именно на пресет ткани; стабилизацию подбирайте в связке с ним.

Реальность запяливания

Если вы планируете пробники (а их стоит планировать), быстро упрётесь в скорость перезапяливания и следы от пялец на деликатных спортивных тканях.

Обычные винтовые пяльцы часто оставляют следы от пялец (глянцевые кольца/продавливание). В таких задачах магнитные вышивальные пяльцы часто становятся не «игрушкой», а инструментом потока: быстрее зажать/снять материал для теста и меньше трения по поверхности ткани.

Фаза 2: автооцифровка — но «хирургически»

В Creative DRAWings XI базовый алгоритм простой, но важно добавить страховочные параметры.

1. Импорт и фильтрация: в мастере Auto-Digitize задайте жёсткий Color Limit — это уменьшает «мусорные» одиночные стежки и лишние обрезки.
2. Trace: получите векторный объект.
3. Resize: сразу приведите к 55 mm по ширине.

Проверка глазами/ушами (логика из видео): если после трассировки контуры выглядят «лесенкой», машина прошьёт эту «лесенку» буквально — отшив будет грубым, а звук станет резким, «дробящим». Значит, дальше без правки узлов идти нельзя.

Фаза 3: архитектура текста (On Arc)

Текст по дуге — классика для логотипов, но дуга легко ломает читаемость.

1. Размещение: в параметрах текста откройте вкладку Placement и выберите On Arc.
2. Подгонка дуги: тяните жёлтые маркеры-ручки, пока базовая линия текста не «обнимет» форму логотипа.

Типичная ловушка: при сильной дуге буквы начинают сближаться. Увеличьте масштаб и проверьте, не «схлопываются» ли просветы между буквами — на ткани нить может мостиком соединить элементы.

Фаза 4: сатиновая окантовка (зона повышенного риска)

В видео добавляют круг, ставят Fill = None и Outline = Satin Stitch. Визуально это красиво, но сатин — один из самых капризных элементов.

Практичные ограничения (как ориентиры):

• Ширина: держите сатин в разумных пределах (в DRAFT приведён диапазон 1.5–7 mm).
• Плотность под трикотаж: при выборе пресета «Golf Shirt» программа уже стремится снизить плотность. Если всё равно тянет — логика та же: немного разрядить (в DRAFT пример: шаг 0.45 mm вместо 0.40 mm).

Предупреждение (из DRAFT): механический риск. На высоких скоростях (800+ SPM) тяжёлый сатин чувствителен к любому сдвигу ткани: иглу может увести в игольную пластину. В DRAFT как безопасный ориентир указан режим около 600 SPM для тяжёлых сатиновых рамок.

Фаза 5: правка узлов и направление стежков (stitch flow)

Разница между «самодельно» и «профессионально» часто в том, как лежат углы стежков.

• Edit Nodes: подчистите вектор после авто-трейса — уберите лишние узлы и резкие «шпильки».
• Stitch Flow: настройте направление заполнения так, чтобы оно работало против стяжки и деформации.

Если вы используете приёмы мультизапяливание в машинной вышивке (когда большой дизайн делят и вышивают в нескольких запяливаниях), корректное направление стежков особенно важно: при неверных углах ткань может «выползать», и совмещение между сегментами ухудшится.

Фаза 6: Sequence Manager — центр прибыли

На экране порядок объектов кажется второстепенным. В производстве каждая обрезка и смена цвета — это время.

Используйте Sequence Manager, чтобы группировать объекты по цветам.

• Плохо: Синий → Красный → Синий → Красный.
• Хорошо: Синий (всё) → Красный (всё).

Логика простая: минус 1–2 минуты на изделие на партии превращаются в часы экономии.

Фаза 7: симуляция (Slow Redraw) и проверка «на протяжки»

Запускайте Slow Redraw не ради красоты, а ради контроля траекторий.

Что искать:

• длинные прыжки через дизайн;
• постоянные возвраты «центр-край-центр»;
• зоны с частыми обрезками.

Если видите слишком много обрезок в маленькой области, в реальном отшиве возрастает риск «бороды»/комка снизу (birdnest).

Фаза 8: физика пресетов ткани

В видео показано, как при смене ткани с Heavyweight на Golf Shirt оценка стежков падает с 16,300 — программа автоматически подстраивает параметры под более лёгкий/эластичный материал.

Логика связки «ткань — пресет — стабилизация — игла»

Ниже — таблица из DRAFT как ориентир принятия решений.

Расходники, которые реально спасают:

• временный спрей-клей — чтобы трикотаж не «ездил» по стабилизатору;
• пинцет — убрать мелкие нитки;
• свежие иглы — в DRAFT дан ориентир «каждые 8 часов вышивки» (дальше — по мануалу вашей машины).

Если стабилизация не соответствует пресету/материалу, даже хороший файл даст стяжку. А если сложно добиться ровного натяжения при запяливании, полезно изучить материалы по запяливание для вышивальной машины и/или перейти на магнитные рамки для более повторяемого зажима.

Фаза 9: спец-режимы (понимайте ограничения)

Программа поддерживает Photostitch, FSL (кружево), Redwork.

• Практическая реальность (из DRAFT): Photostitch требует очень стабильной основы (канва/деним). На тонкой футболке без тяжёлой стабилизации результат будет «крутить» и деформировать.

Фаза 10: спасение мелкого текста (center line)

Самая частая точка провала.

Правило: если текст < 4 mm, его нужно конвертировать.

Решение из видео: выделите текст → Convert fill to center line.

Визуальная проверка: на экране строчка выглядит тонко, но на ткани нить имеет толщину — и мелкие буквы становятся читаемыми. Сатин/заливка на таком размере чаще превращаются в «комок».

Фаза 11: пакетная вышивка шевронов/бейджей в одних пяльцах

В комментариях к видео как раз спрашивают, можно ли вышивать несколько бейджей в одном запяливании. Ответ автора даёт рабочую схему.

Как сделать в программе (по ответу из комментариев):

1. Выберите корректный размер пялец/рамки в настройках — так размещение будет точнее.
2. Выделите весь бейдж: EDIT → SELECT ALL.
3. Copy → Paste и добавляйте копии, пока они помещаются в поле вышивки.
4. Контролируйте границы: если фон становится красным — часть дизайна вышла за область вышивки.

Практический смысл: правильный выбор пялец в софте — это не «косметика», а контроль того, что реально влезет.

Для поточных мастерских повторяемость решает всё: использование станции запяливания помогает каждый раз класть материал под одинаковым углом и с одинаковым натяжением, что снижает процент брака при пакетной вышивке.

Фаза 12: когда шить «по одному» vs «цвет-за-цветом»

В ответе на комментарий подчёркнута разница подходов для многоигольной и одноигольной машины.

• Многоигольная вышивальная машина: автор рекомендует вышивать первый бейдж полностью, затем переходить к следующему — так проще удержать точность совмещения.
• Одноигольная машина: чтобы минимизировать ручные смены нитей, можно группировать цвета в Sequence Manager и шить один цвет на всех бейджах, затем следующий.

Ключ: выбирайте стратегию под вашу реальную «узкую горловину» — время смены нитей или риск смещения/потери совмещения.

Триггер для аудита оборудования (логика из DRAFT): Если вы тратите больше времени на смену нитей и перезаправку, чем на сам отшив — пора пересмотреть процесс.

1. Уровень 1 (техника): оптимизируйте порядок и группировку цветов.
2. Уровень 2 (оснастка): используйте приспособления/станции для ускорения повторного запяливания.
3. Уровень 3 (железо): в DRAFT приведён ориентир «50+ изделий в неделю» как точка, где многоигольная машина начинает окупаться за счёт экономии труда.

Фаза 13: продвинутые инструменты PRO

Инструменты вроде Knife Tool и Gradient (DRAWings PRO XI) дают более «ритейловый» вид.

• Gradient: смешивание двух цветов для объёма.
• Curved Direction: органичное направление стежков для листьев/лепестков.

Но чем сложнее эффект, тем важнее стабильная основа: при смещении ткани на градиенте будут видны зазоры. Поэтому в DRAFT подчёркнута роль станций запяливания для повторяемого результата, например станция запяливания hoop master.

Фаза 14: аппликация и режущие машины

Аппликация — способ закрывать большие площади с меньшим количеством стежков. В видео показан сценарий Pre-Cut с режущей машиной (например, Brother ScanNCut), который убирает ручную подрезку.

Предупреждение (из DRAFT): безопасность магнитов. Если вы ускоряете аппликацию и поток с помощью магнитных пялец, помните: магниты очень сильные, могут сильно прищемить кожу, и их нужно держать минимум в 6 дюймах от кардиостимуляторов и чувствительной электроники.

Фаза 15: стандартизация = прибыль

В панели Techniques есть кристаллы, трафареты и другие режимы. Это интересно, но устойчивый бизнес строится на стандартизации: выберите 1–2 типовых продукта, отточите параметры и повторяйте без сюрпризов.

Итог: логичный путь апгрейда

Вы начинаете с софта (DRAWings). Упираетесь в физику. Усиливаете стабилизацию. Затем упираетесь в скорость.

Логичная траектория роста (из DRAFT):

1. Софт: освоить пресеты «Golf Shirt» и конвертацию текста в «Center Line».
2. Запяливание: перейти на магнитные пяльцы, чтобы уменьшить следы от пялец и ускорить перезапяливание.
3. Процесс: использовать станция запяливания hoopmaster или станция запяливания для вышивальной машины brother для одинакового позиционирования.
4. Оборудование: многоигольная машина — для автоматизации смен цветов и роста производительности.

Финальный чек-лист перед стартом (протокол «спаси изделие»)

Не нажимайте «Start», пока не проверили:

1. Нижняя нить: достаточно ли шпульной нити? (Закончиться в середине дизайна — классическая катастрофа.)
2. Заправка верхней нити: потяните нить у иглы — должно быть лёгкое, стабильное сопротивление. Если нить «гуляет», перезаправьте.
3. Запяливание: ткань должна быть натянута «как барабан». Слабое натяжение = волны и стяжка.
4. Свободный ход: проверьте снизу пялец — рукава/лишняя ткань не должны попасть под строчку.
5. Игла: для трикотажа — ballpoint; игла должна быть ровной.
6. Trace/Trail: прогоните трассировку на машине, чтобы игла не ударила в рамку.

Совмещая автоматизацию Creative DRAWings с этими физическими проверками и грамотной оснасткой, вы переходите от «надеюсь, получится» к «я знаю, что это будет шиться и продаваться».

FAQ

• Q: Почему при автооцифровке в Creative DRAWings XI / DRAWings PRO XI мелкий текст меньше 4 мм на поло превращается в нечитаемую «кашу»?
  A: Любой текст ниже 4 мм (0.15") переводите из сатина/заливки в center line (бегущий стежок), чтобы буквы не «закрывались» на трикотаже.
  • Измерьте: до финальной генерации стежков убедитесь, что высота текста < 4 мм.
  • Конвертируйте: выделите текст и используйте “Convert fill to center line”.
  • Упростите: не загоняйте текст в слишком тесную дугу, где схлопываются интервалы.
  • Проверка успеха: в отшиве буквы выглядят тонко, но чётко; внутренние просветы (контуры) не закрываются.
  • Если всё ещё плохо: увеличьте межбуквенный интервал (kerning) или увеличьте высоту текста, чтобы выйти за порог 4 мм.
• Q: Почему при auto-trace «лесенки» на векторе дают грубую строчку и резкий «дробящий» звук машины?
  A: Потому что машина прошивает каждый угол ровно так, как он нарисован. Перед генерацией стежков сгладьте узлы авто-трейса.
  • Осмотрите: увеличьте масштаб и найдите «ступеньки» и резкие шпильки на контурах.
  • Отредактируйте: удалите лишние узлы и сгладьте кривые до сатиновых контуров/обводок.
  • Масштабируйте заранее: приведите дизайн к финальному размеру (например, 55 mm по ширине) до тонкой чистки узлов.
  • Проверка успеха: при отшиве звук становится более ровным, а кривые выглядят гладко, без сегментации.
  • Если всё ещё плохо: уменьшите Color Limit, чтобы убрать «конфетти-артефакты», и перетрассируйте с более чистым исходником.
• Q: Для вышивки поло из пике (трикотаж) какая связка стабилизатора и иглы помогает избежать стяжки при пресете Golf Shirt/Knit?
  A: Используйте cutaway стабилизатор (2.5oz или 3.0oz) с иглой ballpoint 75/11 и избегайте tearaway на трикотаже.
  • Сопоставьте: выберите пресет Golf Shirt/Knit, чтобы плотность/подстил автоматически снизились относительно Heavyweight.
  • Соберите «сэндвич»: зафиксируйте трикотаж на стабилизаторе временным спреем-клеем, чтобы исключить сдвиг.
  • Обновляйте: регулярно ставьте свежую иглу (в DRAFT стартовый ориентир — каждые 8 часов; далее по мануалу машины).
  • Проверка успеха: ткань вокруг дизайна лежит ровно, без волн и без ощущения «жёсткой брони».
  • Если всё ещё тянет: слегка снизьте плотность сатина/заливки (пример из текста: шаг 0.45 mm вместо 0.40 mm) и повторите тест на обрезке.
• Q: Как быстрее всего избежать следов от пялец на спортивных поло при использовании обычных винтовых пялец?
  A: Перейдите с винтовых пялец на магнитные вышивальные пяльцы: они зажимают ткань без лишнего трения и ускоряют перезапяливание при тест-отшивах.
  • Тестируйте: запяльте обрезок, отшейте, снимите — повторяйте быстро, подбирая плотность и подстил.
  • Настройте: стремитесь к ровному, уверенно-плотному зажиму, а не к «перетяжке» винтом, которая даёт блестящие кольца.
  • Стандартизируйте: используйте один и тот же способ запяливания для всех пробников, чтобы сравнение было честным.
  • Проверка успеха: после снятия пялец нет заметного блестящего кольца, трикотаж восстанавливается без продавливания.
  • Если всё ещё остаются следы: добавьте правильную поддержку (cutaway/no-show mesh) и перепроверьте, что натяжение действительно «как барабан».
• Q: Какая скорость машины и какие настройки сатиновой рамки уменьшают обрывы и риск проблем при сатиновом круге на поло?
  A: Держите сатин в пределах 1.5–7 mm, снижайте плотность для трикотажа и замедляйте машину примерно до 600 SPM для тяжёлых сатиновых рамок.
  • Ширина: убедитесь, что сатин не тоньше 1.5 mm и не шире 7 mm.
  • Плотность: на поло снижайте плотность примерно на 10–15% (пример из текста: шаг 0.45 mm вместо 0.40 mm).
  • Скорость: тяжёлый сатин шейте около ~600 SPM, особенно на эластичной ткани.
  • Проверка успеха: край сатина ровный, без частых обрывов; ткань не «прорезается» и не образует тоннель.
  • Если всё ещё рвёт: перепроверьте натяжение при запяливании и убедитесь, что выбран пресет Golf Shirt/Knit, а не Heavyweight.
• Q: Какие меры безопасности предотвращают удар иглы и её разрушение при сатиновых рамках на 800+ SPM на промышленной машине?
  A: Относитесь к тяжёлому сатину как к механическому риску: снижайте скорость и проверяйте траекторию, чтобы сдвиг ткани не увёл иглу в игольную пластину.
  • Снизьте скорость: вместо 800+ SPM используйте около 600 SPM для тяжёлого сатина.
  • Trace/Trail: проверьте, что траектория не задевает рамку пялец.
  • Контроль снизу: убедитесь, что под пяльцами нет ткани, которая может зацепиться и дёрнуть изделие.
  • Проверка успеха: трассировка проходит без касаний, старт без «ударного» звука.
  • Если всё ещё есть риск: остановитесь, перезапяльте, проверьте/замените погнутую иглу перед продолжением.
• Q: Какие правила безопасности нужно соблюдать при работе с магнитными вышивальными пяльцами на производстве?
  A: Обращайтесь с ними как с промышленными магнитами: они могут сильно прищемить кожу и должны находиться минимум в 6 дюймах от кардиостимуляторов и чувствительной электроники.
  • Держите руки безопасно: ставьте/снимайте магниты контролируемо, не давая им «схлопываться».
  • Разъединяйте аккуратно: храните с прокладками и не держите пальцы в зоне схождения.
  • Контролируйте зону: держите вдали от кардиостимуляторов (минимум 6 дюймов) и устройств, чувствительных к магнитам.
  • Проверка успеха: загрузка/выгрузка проходит без резких ударов, прищемлений и проблем с ближайшими устройствами.
  • Если не получается: остановите работу и переобучите персонал — не «продавливайте» риск прищемления.
• Q: Когда в производстве шевронов на одноигольной машине стоит переходить от пакетной вышивки «цвет-за-цветом» к многоигольной машине?
  A: Используйте ступенчатый подход: сначала оптимизируйте последовательность, затем оснастку, и переходите на многоигольную машину, когда ручные смены нитей становятся главным пожирателем времени (в DRAFT ориентир — 50+ изделий в неделю).
  • Уровень 1 (техника): в Sequence Manager группируйте объекты по цветам, убирая лишние обрезки и смены.
  • Уровень 2 (оснастка): применяйте станции/приспособления для повторяемого запяливания и меньших проблем с совмещением.
  • Уровень 3 (оборудование): многоигольная машина оправдана, когда объём и частые смены цветов делают одноигольную работу «бутылочным горлышком».
  • Проверка успеха: время на изделие падает, потому что смены цветов и задержки на перезапяливание больше не самые длинные операции.
  • Если всё ещё медленно: перепроверьте порядок стежков на лишние обрезки и стабильность запяливания — ошибки совмещения часто из-за сдвига в пяльцах, а не из-за оцифровки.
