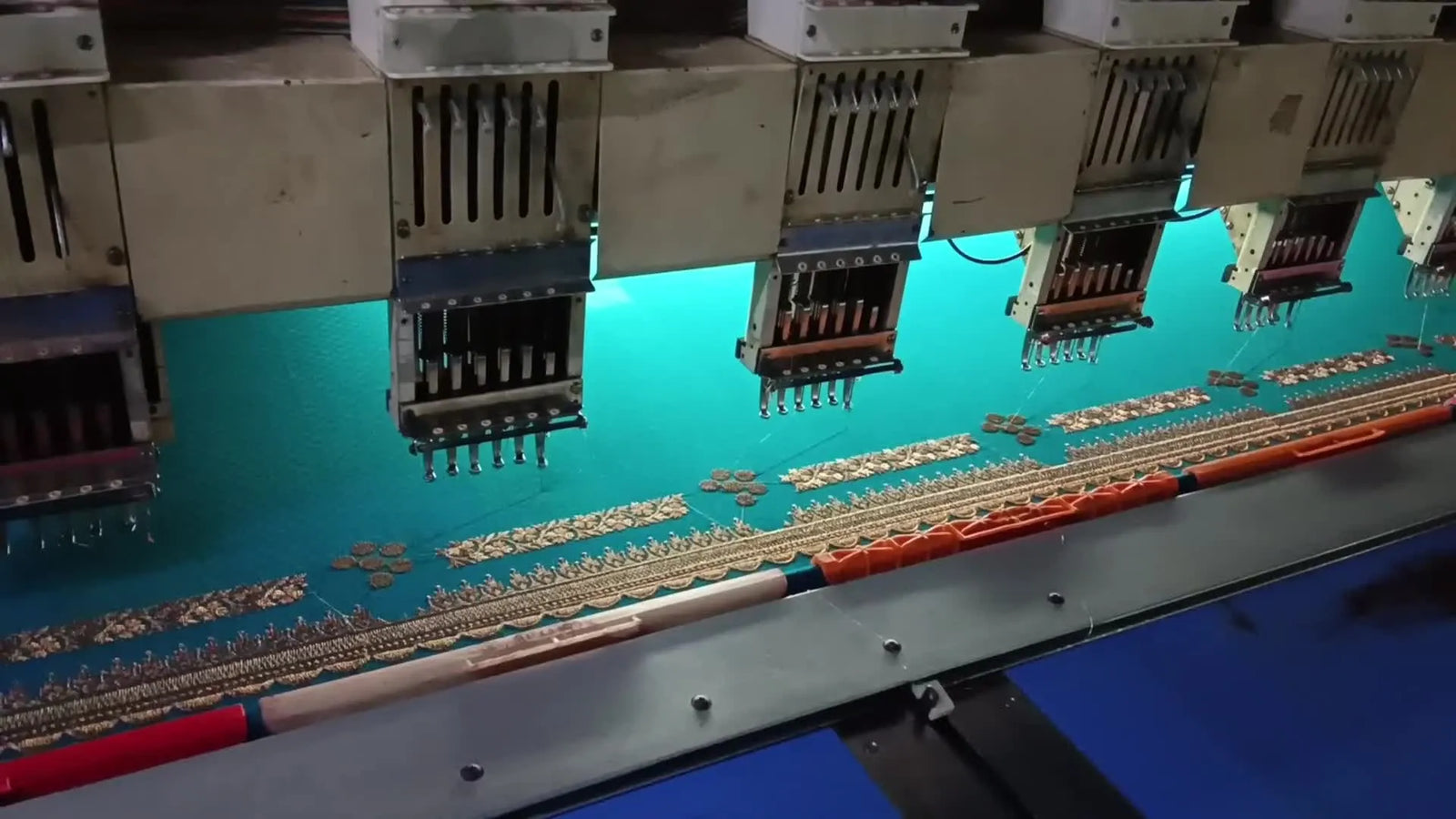

Как устранить «падающий» игловодитель на много-головной промышленной вышивальной машине: замена jump-соленоида («sonalite») + подключение к Head Card (плате головы)

Диагностика «падающего» игловодителя

Игловодитель, который опускается и остаётся внизу, когда не должен, — одна из самых опасных неисправностей для оператора машинной вышивки. Это не просто «механический каприз»: при горизонтальном перемещении головы опущенная игла может протащиться по изделию, что приводит к разрывам ткани, поломке игл и прямым потерям на браке.

Ниже разбираем типовой сценарий на много-головном промышленном оборудовании: один конкретный игловодитель не фиксируется в верхнем положении из-за сбоя в узле блокировки (lock).

Коротко: чему вы научитесь (и зачем это важно)

Это уже уровень «техник/наладчик», а не обычная эксплуатация. Вы научитесь:

1. Найти виновника: определить, какой именно игловодитель «падает».
2. Понять, где «sonalite»: найти jump-соленоид, который отвечает за фиксацию.
3. Сделать замену без сюрпризов: заменить узел, аккуратно уложить проводку и подключить её к Head Card (PCB) без риска повредить плату.
4. Проверить по ощущениям: подтвердить ремонт визуально и «на слух», чтобы фиксация работала стабильно.

Этот навык особенно полезен, если вы эксплуатируете коммерческие вышивальные машины: меньше простоя — меньше затрат на выездной сервис и срыв сроков.

Симптомы неисправности соленоида

Ключевой симптом — наглядный и повторяемый.

• «Падение»: один игловодитель заметно ниже остальных или опускается сразу после того, как вы вручную подняли его вверх.
• «Протаскивание»: возможен металлический «цокот» при движении головы; в тяжёлых случаях видно, как ткань подхватывается/собирается там, где игла цепляет материал.

Ожидаемый результат диагностики: вы должны уверенно указать один конкретный игловодитель (например: «проблема на игле №6»). После этого обеспечьте доступ к зоне соленоидов/проводки на голове, чтобы найти соответствующий соленоид для этой позиции.

Как отличить поломку пружины от электрической неисправности

Здесь чаще всего ошибаются новички: это механика (пружина/заедание) или электрика (соленоид)?

Тактильная проверка (сенсорный тест):

• Вручную поднимите игловодитель вверх.
• Если ощущение «ватное», нет нормального сопротивления: вероятна проблема с возвратной пружиной или заедание в механизме.
• Если вверх поднимается, но не фиксируется («не встаёт на замок»): чаще всего не срабатывает активная фиксация, которой управляет соленоид. Тогда подозрение падает на соленоид (электрика) либо на механический интерфейс фиксатора (зацеп/собачка).

В показанном ремонте техник рассматривает соленоид как основной подозреваемый, когда отсутствует нормальная фиксация.

Внимание: риск поражения током и повреждения платы. Перед любыми работами с проводкой и Head Card (PCB) полностью обесточьте машину и отключите её от сети. Любое случайное касание инструментом по «живой» плате или статический разряд могут привести к дорогостоящему ремонту.

Что такое «Sonalite» (Jump Solenoid)

На многих производствах вы услышите слово «sonalite» — это цеховое произношение слова solenoid, чаще всего имеется в виду именно jump-соленоид, который участвует в фиксации игловодителя.

Роль в фиксации игловодителя

Jump-соленоид — это исполнительный элемент (по сути «мышца»). Он электромагнитом двигает шток/плунжер, который включает/выключает рычаг фиксации.

• Когда исправен: помогает зацепу/фиксатору удерживать игловодитель в верхнем положении, когда он не выбран для шитья.
• Когда неисправен: плунжер может подклинивать, катушка может ослабнуть — фиксация срывается, и игловодитель опускается.

Как он связан с Head Card

Соленоид — «исполнитель», а Head Card (PCB) — «управление». В видео подчёркивается, что провод соленоида подключается прямо в плату на голове.

Логика процесса:

1. Механическая установка: поставить новый соленоид на место.
2. Электрическое подключение: подключить разъём к Head Card.
3. Проверка системы: убедиться, что управление корректно включает соленоид и игловодитель фиксируется.

Это место подключения критично. При осмотре техники (в том числе когда ищут многоигольные вышивальные машины в продаже) состояние Head Card и аккуратность проводки часто показывают, насколько грамотно обслуживалась машина.

Пошаговая замена соленоида

Далее — последовательность, как у техника в ролике, но с добавленными контрольными точками по безопасности и качеству.

Подготовка (расходники и проверки перед разборкой)

Не начинайте откручивать крепёж, пока не подготовили рабочее место: потерянный винт внутри головы — это почти всегда лишняя разборка.

Базовые проверки:

• Определите номер проблемного игловодителя.
• Убедитесь, что машина полностью обесточена.

Мини-набор, который реально экономит время:

• Длинногубцы/плоскогубцы: удобно направлять проводку в тесных местах.
• Стяжки (кабельные хомуты): старые часто приходится срезать, чтобы уложить новый провод.

Если вы обслуживаете парк машин (например, включая конфигурации уровня вышивальная машина tajima), стандартизация такого набора для наладчиков снижает простои.

Внимание: травмоопасные зоны. Во время проверки держите руки подальше от движущихся узлов игловодителей. Тестируйте только после сборки и удаления инструментов из головы.

Чек-лист подготовки (перед стартом работ)

• Питание: главный выключатель OFF, машина отключена от сети.
• Доступ: сняты нужные крышки/кожухи головы для доступа к узлу.
• Порядок: крепёж складывается так, чтобы ничего не упало внутрь головы.
• Деталь: есть запасной соленоид (тот самый «sonalite»).
• Освещение: зона работ хорошо освещена.

Снятие неисправного соленоида

Работа точная, без рывков.

1. Найдите провод соленоида: по видео ориентир — провод/жгут, идущий от соленоида в сторону платы.
2. Открутите крепёж: снимите винты крепления соленоида.
3. Снимите соленоид: аккуратно извлеките узел.

Контрольная точка (типичная ошибка): мелкий крепёж легко уронить внутрь головы. Держите соленоид и винты под контролем, работайте без спешки.

Ожидаемый результат: старый соленоид снят, место установки доступно для монтажа нового.

Установка и механическая посадка нового соленоида

Здесь важно не «примерно», а точно.

1. Установите новый соленоид на место и наживите винты.
2. Совместите плунжер с механизмом фиксации (в видео упоминается взаимодействие с «gutka» — то есть с элементом зацепа/фиксатора).
3. Проверьте, что ничего не закусывает: плунжер должен работать без перекоса и заеданий.

Практический смысл: перекос/заедание = нестабильная фиксация и быстрый повторный отказ.

Проверка руками (без питания): после фиксации крепежа аккуратно убедитесь, что узел двигается свободно и возвращается в исходное положение.

Ожидаемый результат: новый соленоид установлен, механика работает свободно, проводка выведена без натяга.

Подключение к Head Card

Теперь подключаем «нервную систему».

Где искать нужный разъём

Head Card обычно расположена на голове и имеет несколько разъёмов.

• Найдите плату (Head Card/PCB) на вышивальной голове.
• Подключите разъём соленоида в соответствующий порт (важно не перепутать).

Как сделать подключение надёжным

• Вставляйте разъём без усилия и перекоса.
• Проверьте посадку: разъём должен сидеть плотно.
• Проверьте проводку: убедитесь, что провод не пережимается крышкой и не попадает под крепёж.

Частая производственная ошибка: оставлять провод «в натяг» у разъёма. Вибрации и движение жгута со временем дают обрыв/плохой контакт.

Практика надёжности: уложите провод так, чтобы был небольшой запас по длине, и зафиксируйте жгут стяжкой, как показано в видео (используются cable ties).

Проверка после ремонта

Самый важный этап — убедиться, что проблема ушла.

Проверка, что игловодитель больше не «падает»

1. Уберите инструменты и крепёж из зоны головы.
2. Включите питание.
3. Наблюдайте: проблемный игловодитель должен оставаться в верхнем положении, когда он не выбран.

Контрольная точка: игловодитель не должен самопроизвольно опускаться.

Тест в работе

Запустите короткую проверку (например, тестовое движение/функцию, смену цвета или короткий тестовый прогон) и наблюдайте за отремонтированной позицией.

• Визуально: игловодитель стабилен, без самопроизвольных «провалов».
• На слух: не должно быть резких ударов/нехарактерного «клацанья» в зоне фиксации.

Ожидаемый результат: «проблемный» игловодитель ведёт себя так же, как остальные.

Чек-лист проверки (протокол подтверждения)

• Старт: машина запускается без ошибок по плате/голове.
• Статика: игловодитель фиксируется в верхнем положении.
• Динамика: при выборе позиции игловодитель работает, при снятии выбора — снова фиксируется.
• Звук: нет посторонних щелчков/скрежета.
• Сборка: кожухи на месте, провод не пережат.

Профилактика для промышленных голов

Вы устранили поломку — теперь важно снизить шанс повторения.

Чистота узла соленоидов

Соленоиды притягивают металлическую пыль и ворс.

• Регулярно удаляйте загрязнения в зоне соленоидов/механизма фиксации (по возможности — аккуратно, без повреждения проводки).

Защита Head Card и проводки

• Прокладка кабеля: следите, чтобы провод не тёрся о острые кромки и не попадал под крышку.
• Осмотр изоляции: если видны повреждения оболочки — устраните до запуска.

Коммерческий переход: от ремонта к скорости производства

Вы вложили время, чтобы убрать простой. Но где ещё теряется время?

Скрытое узкое место: В реальном производстве часто больше времени уходит на запяливание изделий, чем на ремонт головы. Если операторы мучаются с классическими пяльцами (винты, срыв по толщине, следы от пялец, нагрузка на кисти), то даже идеально обслуженная машина не даст максимальной выработки.

Путь апгрейда:

• Сценарий: партия 50 курток/поло, толстые швы, пяльцы «не держат» или постоянно приходится перезапяливать.
• Критерий: если запяливание занимает слишком долго или есть брак из-за следов от пялец — стоит подумать об оснастке.
• Решение: магнитные пяльцы (SEWTECH).
  • Почему: быстрое закрытие, уверенная фиксация на толстых местах без «дожима» винтом.

Внимание: безопасность магнитов.
Магнитные пяльцы используют сильные неодимовые магниты.
* Риск защемления: половинки могут схлопываться с большой силой — держите пальцы вне зоны стыка.
* Медицинские устройства: людям с кардиостимуляторами важно соблюдать дистанцию согласно инструкции к устройству.

Такой подход — не только «чинить», но и повышать эффективность — особенно актуален для цехов на вышивальные машины barudan или вышивальные машины melco.

Дерево решений: соленоид или процесс?

Используйте простую логику:

Шаг 1: Поведение

• Игловодитель падает/цепляет: → механика/электрика (работаем по этому гайду: соленоид/фиксация/подключение).
• Дизайн стягивает/морщит: → чаще запяливание/стабилизатор, а не игловодитель.

Шаг 2: Частота

• Проблема на одной позиции: → вероятнее отказ компонента (замена соленоида).
• Проблема «прыгает» по разным позициям: → возможна системная причина (питание/контакты/плата головы) — требуется более глубокая проверка.

Шаг 3: Производительность

• Машина исправна, но выработка низкая: → проблема процесса.
  • Действие: измерьте время запяливания и подумайте об оснастке (в т.ч. магнитные пяльцы).

Troubleshooting

Если после замены сразу не стало идеально — действуйте по таблице.

Итоги

Правильно обслуженная машина — это прибыльная машина. Заменив неисправный «sonalite» (jump-соленоид) и проверив результат по понятным контрольным признакам, вы возвращаете голове стабильную фиксацию игловодителя.

Независимо от того, работаете ли вы на вышивальные машины swf или на другом много-головном оборудовании, принцип один: точная диагностика → аккуратная замена → корректное подключение к Head Card → проверка.

Итоговый чек-лист (короткое резюме)

• Диагностика: подтверждён «падающий» игловодитель на конкретной позиции.
• Организация: крепёж не потерян, ничего не упало внутрь головы.
• Механика: соленоид установлен без перекоса, узел работает свободно.
• Электрика: разъём подключён к Head Card, проводка уложена без пережима.
• Проверка: тест подтвердил, что игловодитель больше не опускается самопроизвольно.
• Оптимизация: оценено время запяливания и возможные улучшения процесса (в т.ч. магнитные пяльцы).

Освоив такой ремонт, вы сокращаете простой и быстрее возвращаете производство в нормальный ритм — без ожидания сервиса и без потерь на браке.
