Спиральные мотивы в Hatch, которые реально шьются чисто: трюк с шаблоном Ripple + исправление «эффекта Мадонны» через направление из центра наружу

Спиральная вышивка выглядит гипнотически, но для оператора это «волк в овечьей шкуре». С виду просто, а по факту — набор физических проблем: постоянный сдвиг ткани, накопление плотности и тот самый «эффект Мадонны» (выпучивание/«шишка» в центре).

Если вы пытались сделать такой эффект в Wilcom Hatch «в лоб» — нажать Ripple Fill и потом заменить тип стежка на Motif или Chain — вы уже упёрлись в ограничение. Ripple создаёт объект типа Fill (заливка), а заливки не ведут себя как Outline (контур/линия).

Этот материал не просто повторяет софтверный приём. Мы собираем тот же процесс, но с производственными страховками: чтобы спираль не только красиво выглядела на экране, но и спокойно отрабатывала на машине без опасной плотности, ударов иглы и стягивания изделия.

Ключевой конфликт: почему Ripple Fill не даёт «переключиться» на контурные эффекты

В вышивальном ПО тип объекта определяет, что с ним можно делать дальше. Fill планирует закрывать площадь, Outline — идти по траектории.

Ripple Fill мгновенно строит красивую спираль, но «запирает» вас в категории Fill. Поэтому, когда вы ищете возможность применить декоративный Chain Stitch или Motif Run (например, имитацию стебельчатого шва), нужные пункты недоступны/серые.

Чтобы получить профессиональный результат, мы не пытаемся заставить программу нарушать её правила. Мы используем Ripple Fill как шаблон для обводки — цифровую «синьку» — и обводим спираль инструментом, который создаёт настоящую линию: Open Shape.

Предстартовая физика: шаг, ширина и фактор «толкания» ткани

До того как поставить первый узел, нужно прикинуть физику. Спираль — это непрерывная линия, которая расширяется наружу. Если витки расположены слишком близко и вы примените широкий Motif/Chain/Satin, линии начнут «врезаться» друг в друга.

В видео шаг (Spacing) выставлен на 6.00 mm — это безопасная отправная точка для большинства стандартных мотивов.

Практическое правило:

• Тонкая строчка (Run): безопасно 3.0–4.0 mm.
• Satin/Chain/Motif: обычно нужно 5.0–7.0 mm, чтобы не получить «бронебойную» плотность.

Реальность «следов от пялец»

Поскольку спираль толкает ткань наружу по кругу, внутри пялец возникает заметная нагрузка. На обычных винтовых пяльцах часто приходится перетягивать, чтобы ткань не «гуляла», и тогда появляются стойкие следы от пялец (смятый ворс/волокна).

Запросы вроде магнитные вышивальные пяльцы часто ищут именно как решение этой проблемы со спиралями: магнитное усилие прижимает материал равномерно, без «пережога» от винта, и помогает ткани сопротивляться толкающему эффекту спирали без повреждения.

Чек-лист подготовки (задаём параметры)

• Цель по виду: заранее решите, что это будет — Chain, Satin или Motif.
• Расчёт зазора: ваша ширина стежка помещается в промежуток? (Правило: ширина стежка + 2 mm запас = минимальный шаг Ripple).
• Расходники: новая игла (75/11 ballpoint для трикотажа) — спираль это длинный прогон, тупая игла быстрее даст стяжку.
• Стабилизация: фон должен держать нагрузку (для спиралей чаще нужен средний Cutaway, а не только Tearaway).

Шаг 1: строим идеальный «призрачный» шаблон

Сначала делаем геометрию. Это леса, а не здание.

1. Выберите Circle/Oval Tool. Зажмите Ctrl при протяжке, чтобы получить идеальный круг.
2. Переведите в Fill: убедитесь, что объект — заливка (Tatami/Standard).
3. Примените Ripple: нажмите эффект «Ripple» в Object Properties.

Теперь у вас есть спираль, но это всё ещё Fill-объект. Выглядит красиво, но для нашей задачи (контурный мотив по линии) он технически не подходит.

Шаг 2: безопасный зазор 6.00 mm

В Object Properties найдите параметр «Spacing»/«Gap» и установите 6.00 mm.

Почему это важно: Визуальная «грязь». Когда линии слишком близко, глаз считывает их как комок. При 6.00 mm остаётся достаточно «воздуха» между витками, чтобы декоративный Chain Stitch читался как отдельная линия.

• Быстрая проверка: на экране между линиями должен оставаться заметный просвет — если мотив визуально «не дышит», шаг маловат.

Шаг 3: убираем «эффект Мадонны» (направление вышивки)

Это самый критичный момент в оцифровке спиралей.

Физика смещения ткани:

• Снаружи внутрь: машина толкает ткань к центру. Ей некуда деваться — она «встаёт колом» и образует жёсткую острую «шишку» в середине (тот самый «эффект Мадонны»).
• Из центра наружу: машина толкает ткань к краям пялец — материал расправляется по мере продвижения.

Производственный смысл: Если вы работаете на магнитные вышивальные пяльцы, ровный сильный прижим помогает ткани микроскопически «отпускаться» наружу по мере толкания, и изделие остаётся более плоским. На обычных пяльцах волна может «запираться» трением, особенно если запяливание недостаточно плотное.

Предупреждение: механическая безопасность.
На первом тестовом прогоне держите руку рядом с Emergency Stop. Если из-за ошибки направления плотность начнёт накапливаться в центре, иглу может увести, и она ударит в игольную пластину — это риск поломки и разлёта осколков.

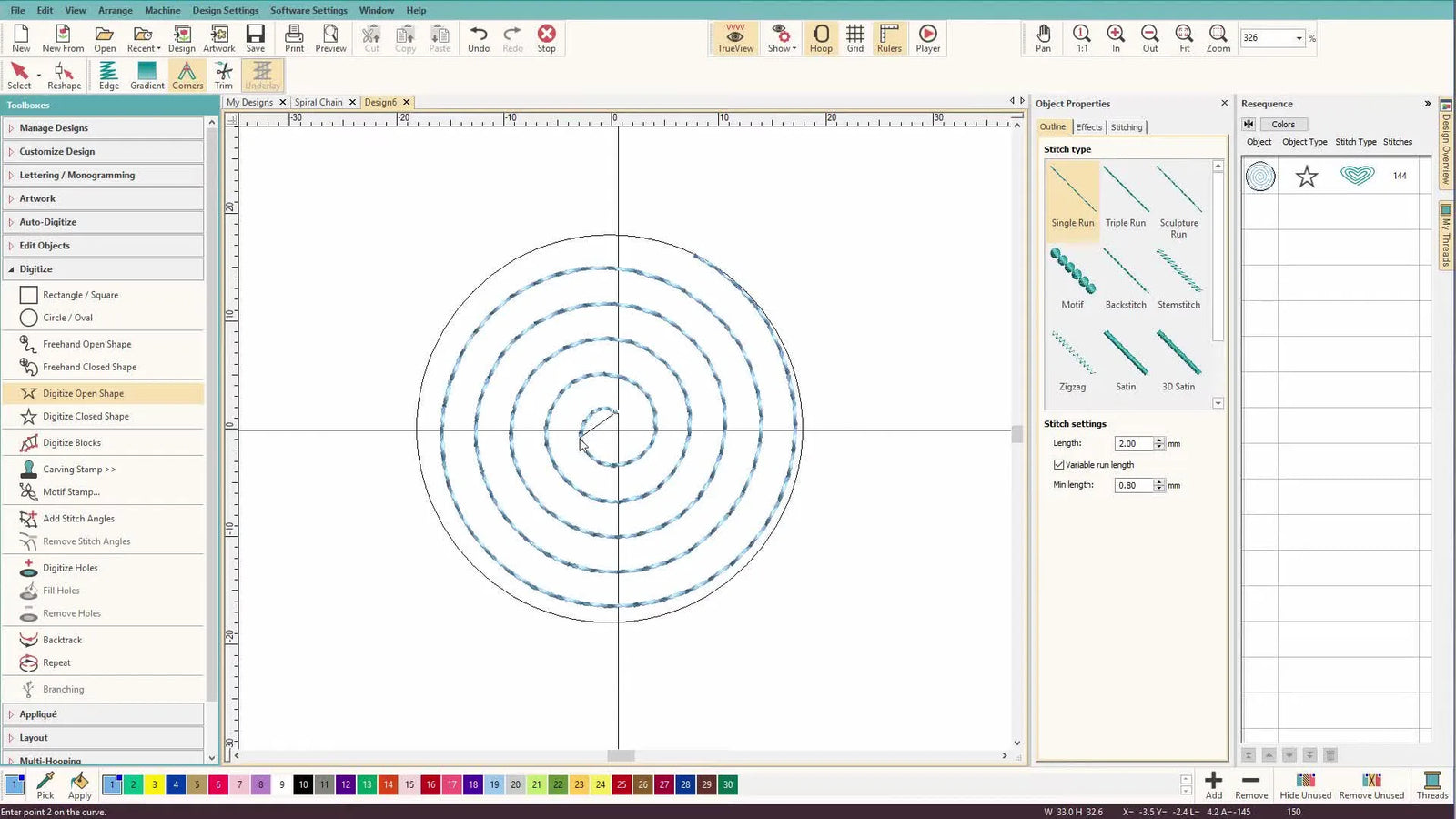

Шаг 4: обводка — превращаем геометрию в линию

Теперь меняем инструмент. Мы обводим «призрачный» шаблон, чтобы получить настоящий Line/Outline-объект.

1. Выберите Digitize Open Shape.
2. Якорь: кликните точно в визуальный центр спирали Ripple. Это должен быть Left Click (прямая/угловая точка) — так вы фиксируете старт.
3. Траектория: дальше расставляйте узлы по линии спирали, повторяя её форму.

Золотое правило узлов: меньше узлов — глаже кривая. Новичок ставит узел «каждые пару миллиметров», эксперт — только там, где реально меняется геометрия.

Шаг 5: ритм «циферблата» (9–6–3–12)

Чтобы обвести спираль без «рваного», будто нарисованного от руки контура, используйте метод «циферблата», показанный в обучающем материале.

Ритм:

1. Старт: центр (Left Click).
2. Дальше: Right Click на 9 часов.
3. Дальше: Right Click на 6 часов.
4. Дальше: Right Click на 3 часа.
5. Замыкаем дугу: Right Click на 12 часов.

Повторяйте 9–6–3–12 по мере выхода наружу. Так Hatch проще и чище рассчитывает дуги между «кардинальными» точками, а у вас получается плавная линия с минимальным количеством узлов.

Шаг 6: «подмена объекта» и стилизация

Когда обводка закончена, нажмите Enter, чтобы завершить линию.

Дальше:

1. Откройте докер «Resequence»/«Object List».
2. Правой кнопкой по исходному Ripple Fill и выберите Hide (не удаляйте — может пригодиться для правок).
3. Выделите новую линию Open Shape.
4. Применяем эффект: теперь, так как это Outline-объект, становятся доступны Motif/Chain/Satin. Выберите нужный Chain stitch или декоративный Motif.

Чек-лист настройки (проверяем «переключение»)

• Шаблон: исходный Ripple Fill действительно HIDDEN? (Если нет — получите сверхплотную «кашу».)
• Тип объекта: новый объект отображается как Open Shape/Line?
• Посадка мотива: контурный эффект лежит по центру зазора 6.00 mm и не касается соседнего витка?
• Фиксация: нанесён лёгкий слой временного клея-спрея (505) на стабилизатор? Спираль даёт крутящий момент, спрей помогает держать плоскость.

Шаг 7: проверка TrueView (контроль «красного плюса»)

Не полагайтесь на «как программа решила». Hatch может начать шить вашу линию снаружи внутрь, даже если вы рисовали иначе.

1. Выключите TrueView (нажмите T), чтобы видеть каркас.
2. Включите Reshape (нажмите H).
3. Найдите маркеры:
   • Зелёный ромб: старт.
   • Красный плюс (+): финиш.
4. Норма: зелёный ромб в центре, красный плюс — снаружи. Если наоборот, перетащите маркеры или используйте «Reverse Curves» на панели.

Дерево решений: стабилизатор и стратегия запяливания

Спирали — «тяжёлый» дизайн. Используйте эту логику, чтобы не ловить провалы в производстве.

Сценарий A: сильно тянущиеся материалы (спорт-трикотаж/полиэстер)

• Риск: волны/стяжка.
• Стабилизатор: плотный Cutaway (2.5oz или 3.0oz). Спрей-клей обязателен.
• Запяливание: высокий риск следов от пялец. Это типичный случай, когда переходят на магнитные вышивальные пяльцы, чтобы держать растяжение без раздавливания волокон.

Сценарий B: стабильные ткани (деним/канвас)

• Риск: перфорация — игла много раз попадает в одну «дорожку».
• Стабилизатор: средний Tearaway возможен, но слой Cutaway безопаснее по ресурсу.
• Запяливание: обычные пяльцы подходят, если запялить «как барабан».

Сценарий C: ворсовые материалы (полотенца/бархат)

• Риск: стежок «тонет».
• Стабилизатор: нужен водорастворимый топпинг (Solvy).
• Действие: увеличьте шаг до 7.00 mm, чтобы ворс меньше «съедал» нить.

Сценарий D: серия (50+ изделий)

• Риск: плавает позиционирование центра.
• Действие: используйте кондуктор/шаблон.

Диагностика: «почему это происходит?»

Когда что-то пошло не так, не начинайте с хаотичной правки настроек. Сначала проверьте физику.

Цикл эффективности: когда пора апгрейдить инструменты

Освоить оцифровку спирали — уровень 1. Освоить производство 100 спиралей — уровень 2. Спираль геометрична, и глаз мгновенно видит смещение центра или перекос.

1) Как убрать головную боль с позиционированием

Если вы перезапяливаете изделие по три раза, чтобы попасть в центр, вы теряете деньги. В мастерских это решают через станции запяливания — они фиксируют пяльцы и изделие в повторяемом положении, чтобы спираль каждый раз попадала в одну и ту же точку.

2) Как снизить физическую нагрузку

Дизайны с высоким «крутящим моментом» требуют жёсткого запяливания. Делать это руками часами — прямой путь к перегрузке кистей. Система вроде станция запяливания hoop master часто считается отраслевым стандартом для снижения усталости и роста точности.

3) Как сократить время подготовки

На толстых изделиях закрывать обычные пяльцы тяжело. магнитная вышивальная рамка защёлкивается быстро независимо от толщины. А если добавить станция запяливания для магнитных вышивальных пялец, вы совмещаете точность станции и скорость магнитов.

Предупреждение: опасности магнитов.
Промышленные магнитные пяльцы используют неодимовые магниты.
* Риск прищемления: они схлопываются с силой, способной травмировать пальцы.
* Медицина: держите минимум 6 inches от кардиостимуляторов и инсулиновых помп.

Операционный чек-лист (финальный «Go/No-Go»)

• Каркас: красный плюс снаружи? (Да/Нет)
• Скорость: на первом прогоне снизьте до 600 SPM — спирали греют, скорость усугубляет.
• Шпулька: шпулька полная? Спирали быстро «едят» нижнюю нить; обрыв/закончилась шпулька даст заметный стык.
• Пяльцы: внутреннее кольцо слегка утоплено? (Тактильно: нажмите на ткань — она не должна гулять.)

Финальное слово

Спираль — один из лучших «стресс-тестов» для оцифровки и запяливания. Она показывает всё.

Если ткань слабая — спираль поведёт. Если направление неверное — центр поднимется. Если узлы расставлены грязно — кривая пойдёт «квадратным колесом».

Используя Ripple Fill как шаблон и обводку по методу циферблата, вы обходите ограничения софта. Проверяя физику из центра наружу, вы убираете выпучивание. А понимая, когда узкое место — это запяливание и оснастка, вы выходите на стабильность уровня производства.

Относитесь к спирали не только как к дизайну, а как к калибровочному инструменту для всего рабочего процесса.

FAQ

• Q: Почему в Wilcom Hatch после Ripple Fill на круге пункты Motif Run и Chain Stitch становятся недоступны (серые)?
  A: Потому что Ripple Fill создаёт объект типа Fill, а заливки нельзя «переключить» в контурные стежки. Используйте Ripple Fill только как шаблон и обведите спираль линией Open Shape.
  • Сначала создайте спираль Ripple Fill и оставьте её как «призрачный шаблон».
  • Оцифруйте спираль заново через Digitize Open Shape (это настоящая линия/контур).
  • Спрячьте (Hide), но не удаляйте исходный Ripple Fill перед применением Motif/Chain/Satin к обведённой линии.
  • Проверка успеха: обведённый объект отображается как Open Shape/Line в списке объектов, и библиотеки Motif/Chain/Satin становятся доступными.
  • Если всё ещё не работает… Убедитесь, что выделена именно обведённая линия (а не скрытая заливка), затем откройте Object Properties и проверьте, что это контурный тип объекта.
• Q: Какой шаг Ripple (Spacing) ставить при оцифровке спирали в Hatch, чтобы избежать «гнезда» снизу и «бронебойной» плотности при Satin/Chain/Motif?
  A: В качестве безопасной отправной точки поставьте около 6.00 mm — так витки не будут наезжать друг на друга при большинстве стандартных мотивов.
  • Выставьте Ripple “Spacing/Gap” на 6.00 mm до обводки финальной линии.
  • Используйте правило: ширина стежка + 2 mm запас = минимальный шаг Ripple.
  • Если всё равно тесно — выбирайте более тонкий мотив.
  • Проверка успеха: контурный эффект визуально лежит внутри зазора и не касается соседнего витка.
  • Если всё ещё не работает… Увеличьте шаг примерно до 6.5 mm или смените мотив/контур на более тонкий.
• Q: Как предотвратить «эффект Мадонны» (выпучивание в центре) в спиральной вышивке Hatch через правильное направление стежков?
  A: Принудительно задайте вышивку из центра наружу, чтобы смещение ткани уходило к краям пялец, а не собиралось в середине.
  • Выключите TrueView (клавиша T), чтобы видеть каркас.
  • Включите Reshape (клавиша H), найдите зелёный ромб (старт) и красный плюс (финиш).
  • Переместите зелёный ромб в центр спирали, а красный плюс оставьте снаружи (или разверните кривые при необходимости).
  • Проверка успеха: старт в центре на каркасе, а пробный отшив лежит плоско без жёсткой «шишки».
  • Если всё ещё не работает… Остановитесь и перепроверьте направление до изменения плотности: неверный старт/финиш быстро создаёт опасную плотность в центре.
• Q: Для спиралей на спортивном трикотаже какие стабилизаторы и расходники уменьшают стяжку и волны на длинных прогонах?
  A: Используйте стабилизатор Cutaway средней/высокой плотности и начинайте с новой иглы: спираль — длинный прогон с высоким «крутящим моментом», слабая поддержка быстро проявится.
  • Поставьте новую иглу 75/11 ballpoint для трикотажа (как указано) перед тестовым отшивом.
  • Берите Cutaway средней плотности вместо того, чтобы полагаться только на Tearaway; добавьте спрей-клей для плоскости.
  • Планируйте расход нити: спирали быстро расходуют шпульку, стартуйте с полной.
  • Проверка успеха: после вышивки вокруг спирали минимум волн/стяжки.
  • Если всё ещё не работает… Сначала улучшите запяливание/фиксацию (плотнее, спрей, метод запяливания), и только потом меняйте дизайн.
• Q: Какие меры безопасности по игольной пластине важны на тестовых прогонах спирали, если в центре начнёт накапливаться плотность?
  A: Первый отшив делайте медленнее и будьте готовы нажать Emergency Stop: ошибка направления может создать экстремальную плотность в центре и увести иглу в игольную пластину.
  • Держите руку рядом с Emergency Stop на первом тестовом отшиве нового файла.
  • Снизьте скорость примерно до 600 SPM на первом прогоне, чтобы уменьшить нагрев и ударные нагрузки.
  • До старта проверьте направление по каркасу (старт в центре, финиш снаружи).
  • Проверка успеха: машина идёт без резких «ударов», иглу не уводит при подходе к центру.
  • Если всё ещё не работает… Немедленно остановитесь, проверьте направление/плотность и исправьте старт/финиш перед повторной попыткой.
• Q: Когда переход с винтовых пялец на магнитные помогает уменьшить следы от пялец и нагрузку ткани на спиральных дизайнах?
  A: Когда из-за спиралей приходится перетягивать пяльцы и остаётся блестящее кольцо: магнитные пяльцы/рамки прижимают равномернее и часто уменьшают «пережог» на деликатных тканях.
  • Сначала диагностика: если виден «призрачный» обод, пяльцы, вероятно, перетянуты, чтобы бороться с толканием ткани спиралью.
  • Уровень 1: улучшите стабилизацию и добавьте спрей-клей, чтобы требовалось меньше усилия зажима.
  • Уровень 2: используйте магнитные пяльцы/рамки для более ровного прижима (частое решение для спиралей, склонных к следам от пялец).
  • Проверка успеха: после вышивки следы от пялец меньше/нет, при этом спираль остаётся ровной и плоской.
  • Если всё ещё не работает… Перепроверьте соответствие ткани и стабилизатора (трикотаж часто требует более плотный Cutaway) и убедитесь, что спираль шьётся из центра наружу.
• Q: Какие риски безопасности нужно учитывать при использовании промышленных магнитных вышивальных рамок для ускорения запяливания на толстых изделиях?
  A: Относитесь к промышленным магнитным пяльцам как к источнику прищемления и держите их подальше от кардиостимуляторов/инсулиновых помп: неодимовые магниты могут схлопываться с большой силой.
  • Держите пальцы вне зоны схлопывания; закрывайте рамку контролируемо, не «наводя» магниты кончиками пальцев.
  • Храните и используйте магниты вдали от медицинских имплантов/устройств (минимум 6 inches, как указано).
  • Разъединяйте магниты осознанно двумя руками, чтобы избежать резкого срыва.
  • Проверка успеха: запяливание быстрое и стабильное без боли в пальцах, рамка закрывается полностью без усилия.
  • Если всё ещё не работает… Прекратите работу до уверенного навыка обращения; рассмотрите обучение или использование станции запяливания для контроля позиционирования и снижения риска для рук.
