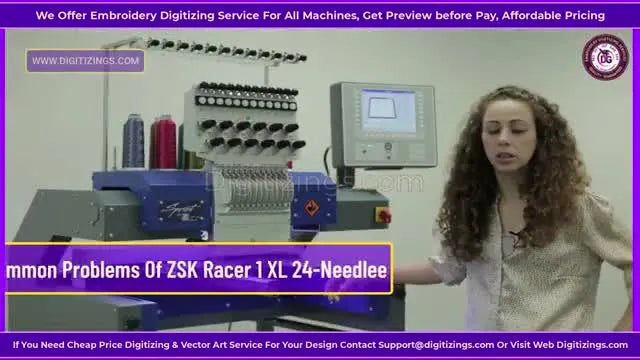

Устранение неполадок ZSK Racer 1 XL (24 иглы): 6 проблем, которые убивают производство — и решения, которые реально работают

Устранение неполадок ZSK Racer 1 XL: мастер-класс по надежности промышленной вышивки

Когда 24-игольная голова ZSK работает в правильной синхронизации, это ровный, «печатный» ритм — как будто станок штампует прибыль. Когда нет — когда он рвет нить или ломает иглы — ощущение такое, будто вы нянчите хаотичного ребенка: тревоги, бесконечная перезаправка и выковыривание «птичьих гнезд» из челночного узла.

Вышивка — это не магия, а физика. Управление натяжением, трением и таймингом.

Ниже — «операторский» разбор рабочего алгоритма диагностики для ZSK Racer 1 XL 24-игольной вышивальной машины. Мы разложим шесть ключевых проблем из видео: обрывы нити, поломки игл, пропуски, выход нижней нити на лицо, шумы и смещение дизайна. Но важно: мы не просто перечислим что делать — мы разберем как это должно ощущаться/выглядеть, чтобы вы перестали гадать и начали стабильно выпускать качественный продукт.

Протокол «Стоп—Проверка»: как не довести до дорогой поломки

Если ZSK внезапно начал рвать нить или ломать иглы, худшее решение — снова нажать «Start» в надежде, что «само пройдет». На многоигольной промышленной голове повторяющиеся сбои быстро накапливаются: погнутая игла царапает челнок; поцарапанный челнок начинает «пилить» нить; обрывки нити забивают обрезчик.

Вот «перезагрузка мышления», которой я учу новых операторов, чтобы не паниковать и не усугублять:

1. Остановитесь и послушайте: пока не смотрите на вышивку. Был металлический «дзынь» (удар иглы) или мягкий «щелк» (обрыв нити)?
2. Изолируйте переменные: меняйте только один фактор за раз. Если вы одновременно перезаправили, поменяли иглу и «крутанули» натяжение — вы не поймете первопричину.
3. Цель — баланс, а не «туго»: большинство производственных проблем появляется из-за попытки сделать стежок «максимально затянутым» вместо правильного баланса верхней/нижней нити.

Если вы сейчас ищете устранение неполадок вышивальной машины zsk из-за остановки машины, держите установку: каждый симптом — это запрос на калибровку процесса (заправка/натяжение/чистота/запяливание/стабилизатор), а не обязательно «смерть механики».

Невидимая работа: подготовка до того, как трогать натяжители

Прежде чем крутить хоть один регулятор натяжения, сделайте «невидимую» подготовку. В реальном цеху 90% «проблем с натяжением» — это на самом деле проблемы пути нити, мусора в зоне челнока или ошибок запяливания.

Оснащение рабочего места: расходники, которые спасают смену

Не импровизируйте в момент сбоя. Держите под рукой:

• Свежие иглы: Groz-Beckert или Organ (75/11 — базовый стандарт; 90/14 — для плотных материалов).
• Рекомендованное масло: точечный масляный карандаш/дозатор.
• Щетка/сжатый воздух: для зоны челнока.
• «Скрытые» инструменты: маленькая плоская отвертка (для шпульного колпачка), временный спрей-клей (для аппликации), маркер исчезающий (для разметки центров).

Чек-лист подготовки (НЕ пропускайте)

• Целостность пути нити: визуально проследил(а) нить от конуса через преднатяжители, пружину-компенсатор и рычаг нитепритягивателя — без петель и «слабин».
• Положение конуса: конус стоит вертикально, нить уходит вверх без зацепов за основание/насечки.
• Установка иглы: игла вставлена до упора; длинный желобок смотрит вперед (скос/«scarf» — назад).
• Состояние шпульки: намотка ровная (без «мягких» зон), хвостик обрезан до корректной длины перед установкой.
• Чистота челнока: с фонариком проверил(а), что в зоне вращающегося челнока нет ворса, старых хвостов нити и обломков иглы.

Решение №1: Частые обрывы нити — ищем «зацеп»

В видео выделены причины: неправильная заправка, плохая/старая нить и ошибки натяжения. Добавим практические «ощущения», чтобы диагностировать точнее.

Рабочий алгоритм диагностики

1. Тест «как зубная нить»: до перезаправки потяните нить рукой через ушко иглы. Ощущение должно быть ровным, с постоянным сопротивлением — как когда протягиваете зубную нить между зубами.
   • Если дергается: где-то зацеп на пути нити или выработка/бороздка на направителе.
   • Если ощущается как наждак: натяжение слишком высокое или сама нить «сухая/ломкая».
2. Проверьте ушко иглы: проведите ногтем по игле. Если возле ушка есть «заусенец» и ноготь цепляется — иглу в утиль.
3. Найдите «сладкую точку» натяжения: в исходном тексте приводится ориентир для 40wt полиэстера 110gf–130gf. Если у вас нет динамометра, ориентируйтесь на ощущение: как тянуть смартфон по гладкому столу — сопротивление есть, но это не борьба.
4. Смените конус: старая нить становится хрупкой. Если один и тот же конус рвется три раза за 10 минут — поставьте свежий. Если на свежем проблема ушла, виноват был конус.

Почему это происходит: нагрев и трение

На высоких скоростях (1000 SPM+) нить проходит через ушко иглы более 16 раз в секунду. Любой микрозаусенец дает трение → нагрев → подплавление → обрыв.

Решение №2: Иглы ломаются снова и снова — скорость, физика и «увод» иглы

Поломка иглы — это резко и дорого. Чаще всего игла ломается потому, что ударила то, что не может «прошить» (пяльцы/элемент рамки), либо ее уводит в сторону на плотном участке (шов, утолщение).

Принцип: «сначала стабильность — потом скорость»

1. Подберите иглу под материал:
   • Стандарт: 75/11 Sharp — базовый рабочий вариант.
   • Плотное (кепки/деним/канвас): переходите на 90/14 Titanium — покрытие лучше отводит тепло, а более толстый стержень меньше уводит.
2. Правило лимита скорости: то, что ZSK умеет 1200 SPM, не значит, что так нужно шить на плотных изделиях.
   • Безопасная зона: для плотных швов и «структурных» кепок снижайте скорость до 650–750 SPM.
3. Стабильность в пяльцах: если ткань «прыгает» (flagging) в пяльцах, игла входит ровно, а выходит с уводом — и начинает бить в игольную пластину.

Коммерческий вывод: проблема может быть в оснастке запяливания

Если вы постоянно ломаете иглы на плотных кепках, тяжелых куртках или толстых швах, причина может быть в самих пяльцах. Стандартные пластиковые пяльцы способны «играть» под нагрузкой. В таких сценариях многие цеха переходят на жесткие магнитные пяльцы: они лучше держат плотные материалы и уменьшают деформацию от внутреннего кольца, которая провоцирует увод иглы.

Решение №3: Пропуски стежков — искусство тайминга

Пропуск стежка — это «несостоявшееся рукопожатие» между выемкой иглы (scarf) и носиком челнока.

Последовательность исправления (от дешевого к дорогому)

1. Сначала замените иглу: до 80% пропусков — из-за слегка погнутой иглы, которую глазом не видно. Новая игла возвращает правильную геометрию петли.
2. Проверьте направление шпульки: когда вы тянете нижнюю нить, шпулька должна вращаться против часовой стрелки (или как указано в руководстве ZSK). Если направление неверное — «логика» натяжения рушится.
3. Проверьте высоту прижимной лапки: если лапка слишком высоко, ткань поднимается вместе с иглой (flagging), петля не формируется. Лапка должна едва касаться материала.

При работе на точном высокоскоростном оборудовании вроде вышивальные машины zsk или компактной вышивальная машина zsk sprint надежное формирование стежка быстрее всего чинится как задача геометрии (прямая игла + плоский материал), а не «кручением» винтов тайминга.

Решение №4: Нижняя нить выходит на лицо — тест «буква I»

В идеале изнанка сатина должна выглядеть как буква «I»: 1/3 белой нижней нити по центру, а верхняя нить «охраняет» обе стороны. Если белое видно на лице — баланс нарушен.

«Drop test» (проверка ощущением)

Достаньте шпульный колпачок со шпулькой. Держите за хвостик нити как йо-йо.

• Норма: колпачок не падает под своим весом, но если сделать резкий «рывок» кистью — он опускается на 1–2 дюйма и останавливается.
• Слишком слабо: падает сразу. (Подтяните винт натяжения на колпачке).
• Слишком туго: не двигается даже при рывке. (Ослабьте винт).

Чек-лист после калибровки

• Натяжение шпульки: проверено «drop test» или выставлено на 22–25gf.
• Верхний путь: перепроверен — нить не выскочила из диска преднатяжителя (частая причина «рыхлого» верха).
• Тестовая строчка: выполнен тест «H» или стандартный тест блок-шрифтом для контроля «1/3» на изнанке.

Решение №5: Посторонний шум — машина с вами разговаривает

Промышленные машины шумные, но шум должен быть ритмичным. Важно услышать сбой ритма.

• «Клик-клик-клик»: часто это хвостик нити бьет по пяльцам или игла цепляет заусенец на челноке.
• «Скрежет/визг»: не хватает масла. Металл по металлу. Остановиться немедленно.
• «Глухие удары»: игла бьет по элементу пялец/рамки или дизайн слишком близко к краю.

Привычка обслуживания

Масло дешевое, ремонт дорогой. Смотрите руководство по конкретным точкам смазки. Капля масла на дорожку челнока каждые 4–8 часов работы — типовой протокол. Всегда сначала чистите ворс, потом смазывайте — иначе получите абразивную «кашу».

Решение №6: Смещение и деформация дизайна — реальность запяливания

Если контур не совпадает с заливкой или круги становятся овалами — не спешите обвинять дигитайзера. Сначала проверьте пяльцы и запяливание.

Стандарт «как барабан»

Если постучать по ткани в пяльцах, звук должен быть как по барабану. Если ткань двигается от нажатия большим пальцем — она будет двигаться и от удара иглы.

Дерево решений: материал vs. стратегия

Используйте эту логику, чтобы выбрать стабилизатор и способ запяливания:

• Сценарий A: тянущийся пике/спорт-трикотаж
  • Риск: деформация дизайна и сборка.
  • Решение: вырезной стабилизатор (cutaway) (сетчатый или 2.5oz). Tearaway не дает опоры после того, как стежки «перфорируют» основу.
• Сценарий B: плотные куртки / кожа
  • Риск: раскрытие пялец или «следы от пялец» (стойкие кольца).
  • Решение: магнитные пяльцы.

Стратегическое улучшение: магнитные пяльцы

В видео отдельно упоминаются «ослабленные рамки/пяльцы» как причина ошибок. В профессиональном цеху классические пяльцы с винтом — одна из главных причин усталости оператора и нестабильного усилия (один затянул «до упора», другой — нет).

Именно здесь инвестиция в вышивальные пяльцы zsk, которые используют магнитное усилие, меняет игру. Термины вроде magnetic embroidery hoop становятся стандартом в отрасли не просто так:

1. Повторяемость: магнит дает одинаковое усилие каждый раз.
2. Меньше следов от пялец: за счет более «плоского» прижима уменьшается риск брака.
3. Скорость: исчезает танец «открутить—подтянуть—закрутить».

Предупреждение: безопасность при работе с магнитами
Профессиональные магнитные пяльцы используют мощные неодимовые магниты.
* Опасность защемления: держите пальцы вне зоны смыкания — прижим может закрыться мгновенно.
* Медицинские устройства: операторы с кардиостимуляторами и т. п. должны держаться на безопасном расстоянии.
* Электроника: не подносите телефоны и точные электронные приборы к магнитным кольцам.

Масштабирование: оснастка, которая приносит прибыль

Когда вы освоили диагностику, узкое место часто смещается с «ремонта» на «время подготовки».

Если вы тратите 5 минут на запяливание футболки, а вышивка шьется 2 минуты — соотношение сломано. Это сигнал изучить станция запяливания для вышивки. станция запяливания для вышивки помогает ставить логотип на груди в одно и то же место, убирая ошибки «на глаз», которые приводят к браку.

Кроме того, стандартизированный набор вышивальные пяльцы для машинной вышивки — особенно магнитных для сложных изделий — позволяет говорить «да» заказам, которые раньше вы бы отклоняли (плотные сумки, сложные воротники и т. п.).

Когда объем перерастет возможности одной головы, понимание этих основ упростит переход на много-головочные платформы или добавление еще одной надежной многоигольной машины: физика вышивки остается той же.

Чек-лист закрытия смены

Завершайте смену так, чтобы завтра стартовать без сюрпризов:

• Уберите мусор: снимите игольную пластину и вычистите зону транспортера и ножа обрезчика.
• Сбросьте путь нити: проверьте, что хвосты не запутались на нитеводителях/«дереве».
• Припаркуйте машину: верните иглы в стартовое положение и накройте машину, чтобы не набирала пыль.

Диагностика — это не удача. Это последовательное исключение переменных, пока не останется правда. Уважайте машину, слушайте звук стежка и улучшайте оснастку, когда этого требует физика процесса.

FAQ

• Q: Какой «предполетный» чек-лист должен выполнить оператор ZSK Racer 1 XL (24 иглы) перед тем, как крутить регуляторы натяжения?
  A: Сначала сделайте физическую проверку пути нити и зоны челнока — большинство «проблем натяжения» на практике оказываются проблемами заправки/пути нити или мусора.
  • Трассировка: визуально пройдите путь нити от конуса → преднатяжители → пружина-компенсатор → рычаг нитепритягивателя; уберите любые петли и слабину.

• Подтверждение: вставьте иглу до упора длинным желобком вперед (скос назад) и проверьте, что шпулька намотана ровно, а хвостик обрезан.
• Признак успеха: нить тянется рукой через ушко иглы плавно и равномерно, с сопротивлением «как зубная нить».
• Если не помогло: с фонариком очистите и осмотрите зону вращающегося челнока на ворс, хвосты нитей и обломки иглы — и только потом переходите к натяжению.

• Q: Как оператору ZSK Racer 1 XL выставить и «проверить по ощущению» натяжение верхней нити, чтобы снизить частые обрывы на 40wt полиэстере?
  A: Начинайте с баланса, а не с «перетяга»; в тексте дан безопасный стартовый ориентир около 110–130 gf для стандартного 40wt полиэстера.
  • Тест: выполните «floss test» — потяните нить рукой через ушко иглы до перезаправки.
  • Осмотр: замените иглу, если ноготь цепляется у ушка (заусенец) или нить идет рывками.
  • Замена: поставьте свежий конус, если один и тот же конус рвется несколько раз за короткое время.
  • Признак успеха: протяжка ровная и стабильная — как тянуть смартфон по гладкому столу, а не «как по наждаку».
  • Если не помогло: ищите зацеп/повреждение на направителях или в точке пути нити — на скорости это дает нагрев и трение.
• Q: Как правильно делать «drop test» шпульного колпачка на ZSK Racer 1 XL, если нижняя нить выходит на лицо?
  A: Настройте натяжение шпульки так, чтобы колпачок опускался только от резкого рывка кистью, затем подтвердите баланс по изнанке сатина по стандарту «буква I».
  • Удержание: достаньте шпульный колпачок со шпулькой и держите за хвостик нити как йо-йо.
  • Регулировка: подтяните, если падает свободно; ослабьте, если не двигается даже от рывка (используйте регулировочный винт колпачка, как описано в тексте).

• Признак успеха: на изнанке нижняя нить — центральная «колонка» 1/3, верхняя нить закрывает края (стандарт «I»).
• Если не помогло: после перезаправки верхней и нижней нити выполните тест «H» или блок-тест, чтобы понять, проблема в верхнем пути или в шпульном натяжении.

• Q: Какие самые безопасные первые действия, если ZSK Racer 1 XL внезапно начал ломать иглы или появился скрежет/визг возле челнока?
  A: Немедленно остановитесь и отключите питание перед осмотром: повторные перезапуски могут поцарапать челнок и быстро увеличить ущерб.
  • Слушайте: определите, был ли металлический «дзынь» (удар иглы) или мягкий «щелк» (обрыв нити).
  • Изолируйте: меняйте только одну переменную за раз (игла ИЛИ перезаправка ИЛИ изменение натяжения), чтобы найти первопричину.
  • Осмотр: с фонариком проверьте зону челнока на обломки иглы, хвосты нитей и набитый ворс до перезапуска.
  • Признак успеха: на следующем медленном тест-прогоне звук снова ровный и ритмичный — без кликов, скрежета и ударов.
  • Если не помогло: снова остановитесь, проверьте челнок на заусенцы/повреждения и подтвердите чистоту и смазку перед продолжением производства.
• Q: Как снизить повторяющиеся поломки игл на плотных кепках, дениме или толстых швах без вмешательства в тайминг машины?
  A: Сначала стабилизируйте и снизьте скорость, затем подберите иглу под материал — это уменьшает увод иглы.
  • Усиление: используйте иглу 90/14 titanium для плотных кепок/денима/канваса (в тексте отмечены лучшая теплоотдача и жесткость).
  • Снижение: опустите скорость примерно до 650–750 SPM на толстых швах или структурных кепках вместо максимума.
  • Стабилизация: устраните «прыжки»/flagging в пяльцах, чтобы ткань не поднималась вместе с иглой и не давала кривой вход/выход.
  • Признак успеха: игла проходит без «ударов», и поломки прекращаются на том же участке дизайна, где раньше ломало.
  • Если не помогло: оцените жесткость пялец — «играющие» пяльцы усиливают увод; следующим практичным шагом может быть переход на магнитные пяльцы.
• Q: Какие правила безопасности нужно соблюдать при работе с промышленными магнитными пяльцами на ZSK Racer 1 XL?
  A: Относитесь к магнитным пяльцам как к инструменту с риском защемления: держите пальцы вне зоны смыкания и контролируйте, кто может находиться рядом.
  • Держите дистанцию: не кладите пальцы в зону прижима — магниты могут сомкнуться мгновенно и защемить кожу.
  • Ограничения: операторы с кардиостимуляторами и похожими устройствами должны держаться на безопасном расстоянии.
  • Защита: уберите телефоны и точную электронику от магнитных колец.
  • Признак успеха: пяльцы закрываются без контакта с пальцами, а материал зажат ровно, без необходимости повторных «перехватов» из-за небезопасного хвата.
  • Если не помогло: замедлите движение при закрытии и переставьте руки для контролируемой установки двумя руками.
• Q: Если на ZSK Racer 1 XL постоянно повторяются смещения, деформация, следы от пялец или медленное запяливание, какой практичный путь «Уровень 1 → Уровень 2 → Уровень 3»?
  A: Начните с техники и стабилизатора, затем улучшайте оснастку запяливания, и только потом думайте о расширении мощности, если узкое место — именно время подготовки.
  • Уровень 1 (Техника): добивайтесь натяжения «как барабан»; для тянущегося спорт-трикотажа выбирайте вырезной стабилизатор и не используйте tearaway там, где нужна долговременная поддержка.
  • Уровень 2 (Инструмент): переходите на магнитные пяльцы для плотных курток/кожи или при регулярных следах от пялец/раскрытии пялец; магнитный прижим повышает повторяемость и снижает усталость оператора.
  • Уровень 3 (Мощность): если запяливание занимает ~5 минут, а вышивка ~2 минуты — добавьте станцию запяливания и по мере роста объема рассматривайте увеличение многоигольной мощности.
  • Признак успеха: контуры совпадают с заливками, круги остаются кругами (не овалами), а повторяемость позиционирования растет без брака «на глаз».
  • Если не помогло: снова проверьте движение ткани в пяльцах (тест большим пальцем) и убедитесь, что пяльцы/рамка не ослаблены и не «играют» под нагрузкой.
